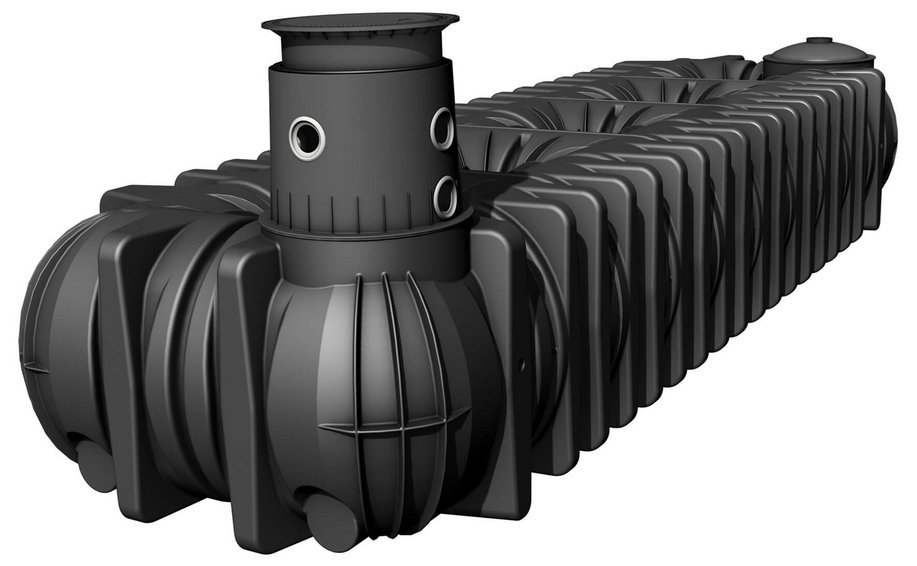

El depósito Platin XXL de poca profundidad está diseñado especialmente para la recuperación de agua de lluvia. Disponible en volúmenes de 20.000 L para 65.000 L.

Beneficios depósito Platin XXL:

  • La cúpula giratoria facilita la colocación de los cables de conexión
  • Abertura de la cúpula con perfil de acero inoxidable para un encaje muy preciso y seguridad de montaje. Anillo de acero y soldadura patentado con la patente europea 2374735.
  • Alta calidad en la técnicade filtrado integrada de DN 150
  • Opcionalmente, con una segunda cúpula
  • Transitable por camiones de hasta 30 t de peso del vehículo -  con arqueta telescópica con cúpula para camiones en combinación con una placa de reparto de cargas
  • Conexión flexible hasta DN 300
  • Aberturas de conexión con juntas labiales premontadas de DN 150
  • Altura del depósito solo 125 cm
  • Superficies de conexión hasta DN 200 y, en la cúpula, hasta DN 300

Ventajas

Pensados hasta el último detalle

Baja profundidad de instalación
Baja profundidad de instalación
Baja profundidad de instalación

La mínima profundidad de montaje le ahorra tiempo y dinero durante la instalación.

Bajo peso
Bajo peso
Bajo peso

La instalación de la cisterna es fácil. El peso significativamente menor de los productos GRAF en comparación con las cisternas de acero u hormigón facilita el transporte y la instalación.

Cúpula del depósito giratoria en 360º
Cúpula del depósito giratoria en 360º
Cúpula del depósito giratoria en 360º

Permite una fácil alineación con las líneas de conexión. Un tanque que gira su cabeza para ti.

Telescópico/Inclinable
Telescópico/Inclinable
Telescópico/Inclinable

Cubierta telescópica ajustable en altura e inclinación. Las cúpulas telescópicas permiten ajustar la altura y ofrecen una inclinación de 5 grados. Esto facilita y flexibiliza la instalación.

Segunda cúpula opcional
Segunda cúpula opcional
Segunda cúpula opcional

El depósito GRAF XXL puede equiparse de forma opcional con una segunda cúpula.

Sellado hasta el borde superior del suelo
Sellado hasta el borde superior del suelo
Sellado hasta el borde superior del suelo

La entrada de agua de infiltración puede perjudicar la calidad del agua. Por lo tanto, el tanque GRAF y las soluciones de filtrado están sellados hasta el borde superior del suelo.

Apertura de la cúpula con perfil de acero inoxidable
Apertura de la cúpula con perfil de acero inoxidable
Apertura de la cúpula con perfil de acero inoxidable

Apertura de la cúpula con perfil de acero inoxidable incluido para lograr una gran precisión de ajuste y seguridad en el  montaje.

Posibilidad de conexiones individuales
Posibilidad de conexiones individuales
Posibilidad de conexiones individuales

Posibilidad de conexiones flexibles de acuerdo a las necesidades del cliente ; en la cúpula del depósito (hasta DN 300) o en la parte frontal (hasta DN 200).

Listo para la conexión
Listo para la conexión
Listo para la conexión

En los sistemas de depósitos GRAF, las conexiónes están  preperforadas y las juntas están pre-montadas. Esto ahorra tiempo y costes en el montaje.

Baja profundidad de instalación

La mínima profundidad de montaje le ahorra tiempo y dinero durante la instalación.

Bajo peso

La instalación de la cisterna es fácil. El peso significativamente menor de los productos GRAF en comparación con las cisternas de acero u hormigón facilita el transporte y la instalación.

Cúpula del depósito giratoria en 360º

Permite una fácil alineación con las líneas de conexión. Un tanque que gira su cabeza para ti.

Telescópico/Inclinable

Cubierta telescópica ajustable en altura e inclinación. Las cúpulas telescópicas permiten ajustar la altura y ofrecen una inclinación de 5 grados. Esto facilita y flexibiliza la instalación.

Segunda cúpula opcional

El depósito GRAF XXL puede equiparse de forma opcional con una segunda cúpula.

Sellado hasta el borde superior del suelo

La entrada de agua de infiltración puede perjudicar la calidad del agua. Por lo tanto, el tanque GRAF y las soluciones de filtrado están sellados hasta el borde superior del suelo.

Apertura de la cúpula con perfil de acero inoxidable

Apertura de la cúpula con perfil de acero inoxidable incluido para lograr una gran precisión de ajuste y seguridad en el  montaje.

Posibilidad de conexiones individuales

Posibilidad de conexiones flexibles de acuerdo a las necesidades del cliente ; en la cúpula del depósito (hasta DN 300) o en la parte frontal (hasta DN 200).

Listo para la conexión

En los sistemas de depósitos GRAF, las conexiónes están  preperforadas y las juntas están pre-montadas. Esto ahorra tiempo y costes en el montaje.

Medidas

Longitud [mm]Ancho [mm]Altura [mm]Peso [kg]Volumen [L]CódigoAñadir a la lista
2970022501910282565000391009
2779522501910264560000391008
2519522501910239555000391007
2293522501910218050000391006
2103022501910200045000391005
1843022501910175040000391004
1651022501910157035000391003
1426522501910135530000391002
1158022501910114025000391001
94052250191089020000391000

tamaño calculado Solicitar información

Detalles

Transitabilidad

Cubrimiento requerido para tránsito de vehículos [mm] 750 - 1300
Carga máx. sobre el eje [t] 2,2
Peso máx. del vehículo [t] 3,5
Peso máximo soportado junto con losa superior de distribución de cargas [t] 60

Instalación sobre aguas subterráneas

Cubrimiento requerido para aguas freáticas [mm] 750 - 1500

Instalación

Cobertura máx. con tierra [mm] (sin aguas freáticas ni tránsito de vehículos) 1500
