La nueva arqueta Graf Vario 800

La nueva arqueta Graf Vario 800

Múltiples aplicaciones e integración precisa a nuestros Ecobloc Inspect. GRAF ha desarrollado una solución para crear arquetas que se ajustaran a nuestros módulos Ecobloc Inspect, y el resultado han sido las nuevas Graf Vario 800. La arqueta, gracias a su construccion modular, se puede ajustar perfectamente con cualquier estructura de EcoBloc. Además no se necesita una excavación adicional, dado que el volumen de la arqueta puede estar incluido en el volumen total de la estructura, lo que conlleva un ahorro en costes y tiempo de instalación.

Las nuevas arquetas Graf Vario 800 cuentan con una estructura modular única. Són módulos cuadrados de 800 x 800 mm disponibles para todas las alturas de estructura. Son compatibles con nuestros EcoBloc Inspect 420, EcoBloc Inspect 230 y EcoBloc Inspect flex. Bajo petición, las arquetas pueden servirse totalmente preparadas y perforadas listas para su instalación. Pueden ser utilizadas como arqueta de inspección, arqueta filtrante y arqueta de estrangulación, entre otras aplicaciones. Graf ofrece una amplia gama de accesorios para estas múltiples aplicaciones.

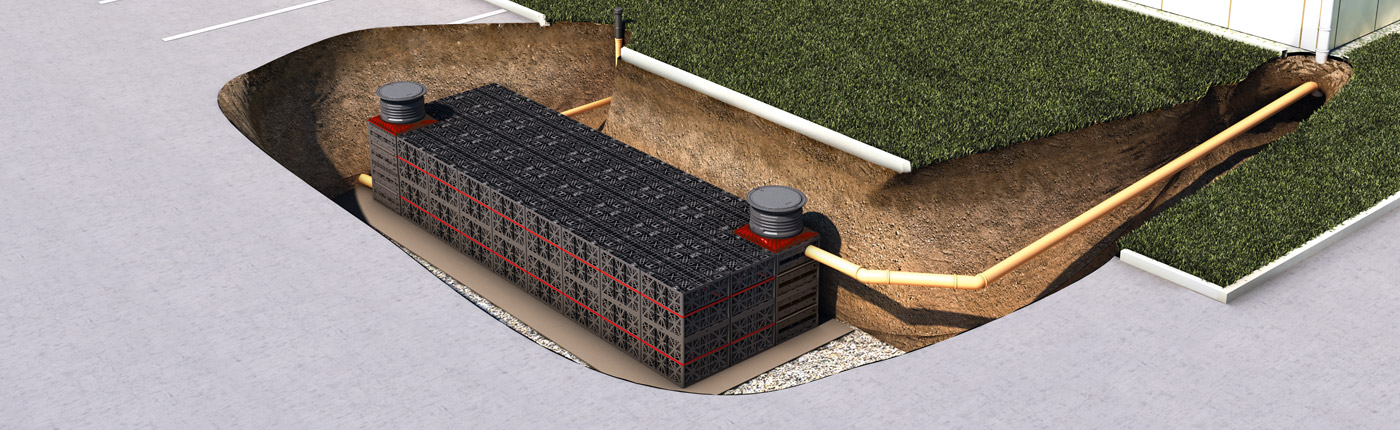

Como si fuera un kit de construcción, la arqueta Vario 800 puede ser instalada en varias posiciones según se requiera. Esto es posible por la fortaleza de su estructura. La instalación de las arquetas Vario 800 en las esquinas de la estructura de bloques permite la conexión de tuberías hasta DN 400 en las dos caras de la estructura. La instalación de las arquetas Vario 800 en la parte central de la estructura ofrece un fácil acceso para la inspección de los bloques en todas direcciones.  Además, los puntos de acceso para inspección están marcados, por lo que se facilita la entrada del sistema de inspección mediante CCTV. Las precisas conexiones DN200 permiten una fácil conexión entre la arqueta y los bloques lo que conlleva una fácil conducción del equipo CCTV, a través de las vías de inspección de la estructura de bloques. Utilizando el modulo de entrada de las arquetas modulares, que pueden rotar 360°, se pueden hacer entradas DN 300 lo que nos ahorra tiempo y costes de instalación.

Las arquetas Graf Vario 800 pueden adaptarse a cualquier utilidad según necesidad de la instalación a realizar, y tienen un acceso de 600 mm lo que facilita accesos y mantenimientos posteriores. Acorde a los requerimientos relativos a las cargas soportadas por las arquetas, estas pueden ser completadas con cualquiera de las cubiertas GRAF que disponemos, las cuales son transitables por peatones, vehículos o camiones.
