100 % rétention

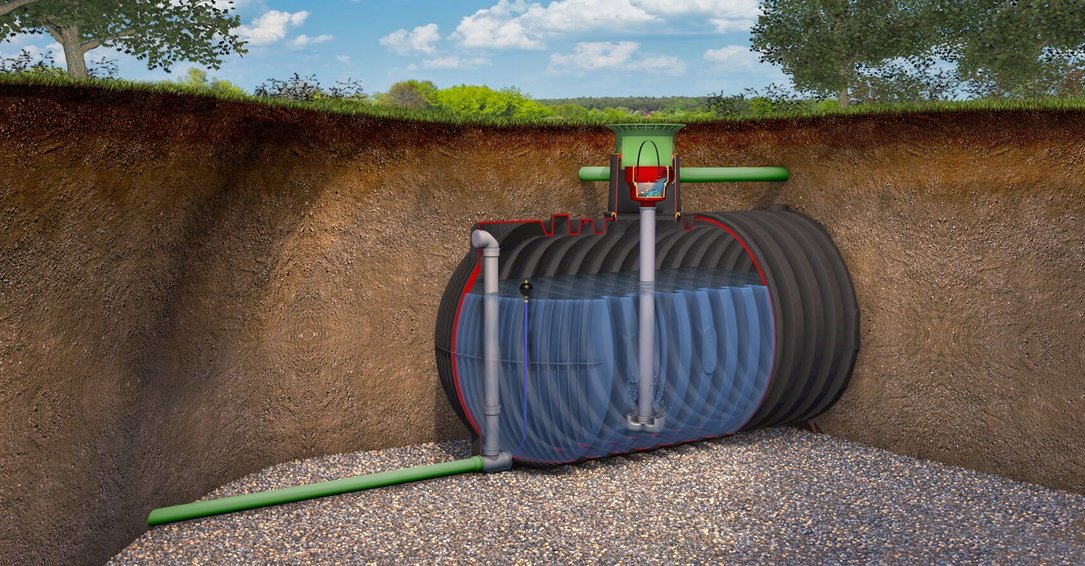

Cuves de rétention à débit régulé composées de :

  • Cuve à enterrer Carat XL
  • Régulateur de débit avec flotteur
  • Trop-plein d'urgence avec siphon

Elles sont de plus en plus souvent imposées par les lotisseurs afin de limiter les rejets d'eaux pluviales dans le milieu naturel. La capacité de rétention (de 8500 à 10 000 litres) et le débit régulé d'évacuation (de 0.05 à 4.0 litres/seconde) sont mentionnés sur le cahier des charges du lotisseur au paragraphe assainissement.

Ces cuves sont spécialement recommandées lorsque :

  • les bassins d'orage sont saturés,
  • les réseaux sont surchargés,
  • l'infiltration des sols est trop lente,
  • la nappe phréatique est peu profonde.

Avant son entrée dans la cuve, l'eau de pluie doit impérativement être filtrée.

ATTENTION ! Les cuves de rétention sont livrées sans accessoires (ni couvercle, ni rehausse, ni tuyau anti-remous, ni filtration, ni clapet anti-retour). Ils sont à commander séparément selon l'installation souhaitée.

Avantages

Pensé dans le moindre détail

Faible poids
Faible poids
Faible poids

Grâce à leur faible poids par rapport aux cuves en béton, les produits GRAF sont transportés et installés facilement.

Trou d'homme renforcé
Trou d'homme renforcé
Trou d'homme renforcé

Trou d'homme renforcé par un anneau métallique. Facilite le montage du dôme.

Prêt à installer
Prêt à installer
Prêt à installer

Cuve pré-percée et joint à lèvres pré-montés. Permet d'économiser du temps et de l'argent lors de l'installation.

Raccordements sur demande
Raccordements sur demande
Raccordements sur demande

Raccordements disponible en option jusqu'au DN 315.

Faible poids

Grâce à leur faible poids par rapport aux cuves en béton, les produits GRAF sont transportés et installés facilement.

Trou d'homme renforcé

Trou d'homme renforcé par un anneau métallique. Facilite le montage du dôme.

Prêt à installer

Cuve pré-percée et joint à lèvres pré-montés. Permet d'économiser du temps et de l'argent lors de l'installation.

Raccordements sur demande

Raccordements disponible en option jusqu'au DN 315.

Dimensions

Volume [L]Longueur [mm]Largeur [mm]Hauteur [mm]Poids [kg]Ref.Ajouter à ma sélection
8500350020402695380370504
10000352022402895455370505
13000400024203080600370535

taille calculée Effectuer une demande

Données techniques

Charge admise

Hauteur de remblai nécessaire avec un passage véhicules [mm] 800 - 2000
Charge maxi. par essieu [t] 8
Poids maxi. totale [t] 12
Charge totale maxi. pour passage camions (avec dalle de répartition autoportée) [t] 60

Nappe phréatique

Hauteur de remblai nécessaire pour une pose dans la nappe phréatique [mm] 500 - 1800

Installation

Hauteur de remblai maxi. [mm] (sans nappe phréatique, ni passage véhicules) 2000
