KLsepa.compact+ System A con omologazione Z-83.8-65, 20 anni di garanzia
Aree di applicazione
Un separatore di liquidi leggeri deve essere installato ovunque l'acqua sia contaminata da benzina o oli o grassi minerali. Questo vale, ad esempio, per le seguenti strutture: - Stazioni di servizio - Autolavaggi - Officine - Grandi aree di parcheggio pubbliche (se richiesto dalle autorità).
Dimensionamento
I sistemi di separazione sono classificati in base a NS (NominalSize). La scelta della dimensione nominale del separatore è regolata nella Parte 2 della norma EN 858. Inoltre, devono essere rispettate le specifiche delle rispettive autorità competenti. Su richiesta, è possibile richiedere un calcolo gratuito per il dimensionamento secondo la norma EN 858, Parte 2. Il team di GRAF sarà inoltre lieto di assistervi nell'ottenimento dell'approvazione ufficiale e nel chiarimento di eventuali domande.
Principio di funzionamento

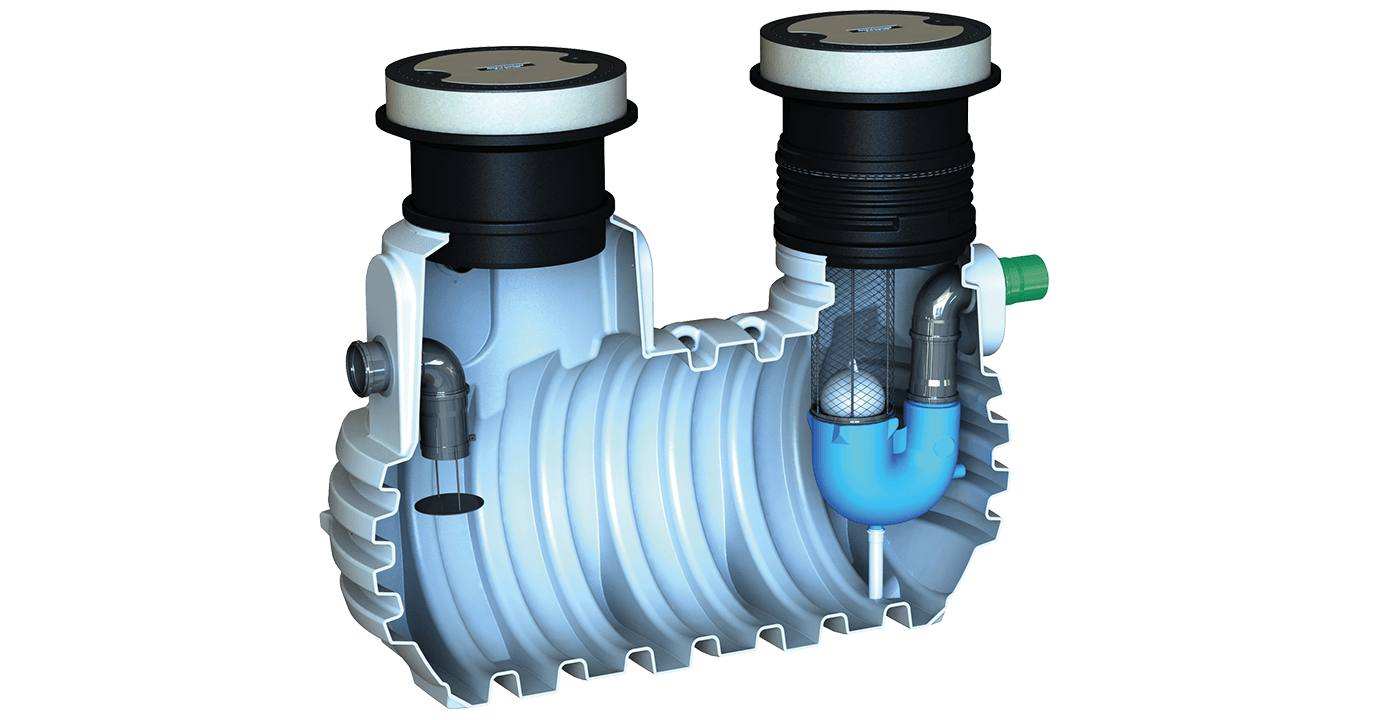

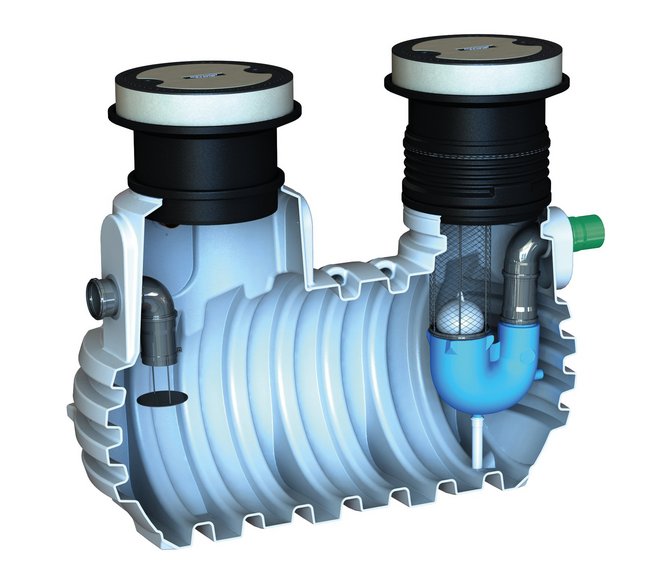

Un sistema di separazione dei liquidi leggeri funziona secondo il principio fisico della gravità. Ciò significa che le sostanze pesanti presenti nelle acque reflue, come la sabbia, possono depositarsi nella trappola per fanghi opzionale e/o nella trappola per fanghi integrata nel separatore. Le sostanze leggere, come la benzina o gli oli minerali, invece, salgono sulla superficie dell'acqua. Un'unità di coalescenza opzionale migliora l'efficienza di separazione di un separatore di liquidi leggeri.
Contenuto della fornitura
Serbatoio Diamant incl. pezzo intermedio come cupola del serbatoio, componenti preassemblati per il separatore di liquidi leggeri
Vantaggi
Studiato in ogni dettaglio

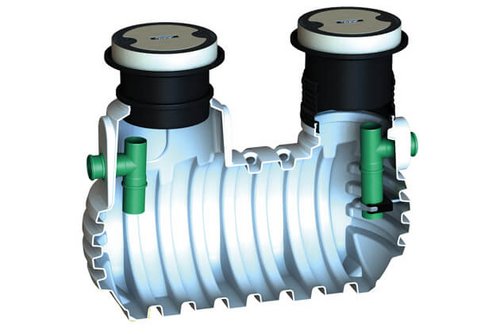

I separatori a diamante GRAF sono dotati di due cupole. L'ingresso e l'uscita sono quindi facilmente accessibili per una semplice ispezione.
La torretta telescopica della cupola sono regolabili in altezza in modo continuo e possono essere inclinati di 5 gradi, in questo modo è facile adattarsi al bordo superiore del terreno.
Con i separatori GRAF, tutti i componenti sono già preassemblati e pronti per essere collegati. Ciò consente di risparmiare tempo nell'installazione in loco.
A causa del costante contatto con acque reflue particolarmente aggressive, i separatori in calcestruzzo sono a rischio di corrosione. I separatori in plastica, invece, convincono per le loro superfici interne lisce e prive di corrosione.
I separatori GRAF possono essere ampliati con un punto di campionamento a valle (accessorio) per prelevare campioni di acque reflue.
I separatori a diamante GRAF sono dotati di due cupole. L'ingresso e l'uscita sono quindi facilmente accessibili per una semplice ispezione.
La torretta telescopica della cupola sono regolabili in altezza in modo continuo e possono essere inclinati di 5 gradi, in questo modo è facile adattarsi al bordo superiore del terreno.
Con i separatori GRAF, tutti i componenti sono già preassemblati e pronti per essere collegati. Ciò consente di risparmiare tempo nell'installazione in loco.
A causa del costante contatto con acque reflue particolarmente aggressive, i separatori in calcestruzzo sono a rischio di corrosione. I separatori in plastica, invece, convincono per le loro superfici interne lisce e prive di corrosione.
I separatori GRAF possono essere ampliati con un punto di campionamento a valle (accessorio) per prelevare campioni di acque reflue.
Dimensioni
| Frequenza di fornitura [l/s] | Leichtflüssigkeitsspeicher [l] | Trappola per fanghi [l] | Volume [l] | Lunghezza [mm] | Larghezza [mm] | Altezza [mm] | Peso [kg] | order no. | add to enquiry |
|---|---|---|---|---|---|---|---|---|---|
| 6T | 500 | 2600 | 2210 | 2650 | 1150 | 1695 | 165 | 108073 | |
| 10T | 500 | 2600 | 2210 | 2650 | 1150 | 1695 | 165 | 108075 | |
| 10T | 500 | 4000 | 3330 | 2450 | 1400 | 1950 | 250 | 108077 | |
| 15T | 500 | 4000 | 3330 | 2450 | 1400 | 1950 | 250 | 108079 |
