Studzienka DN 600

Moduł wlotowy DN600

Komponent do modułu rewizyjnego EcoBloc Inspect smart plus i studni Vario 800 flex.

Z uszczelką do pokrywy teleskopowej.
Przyłącza DN150/200/250/300.
Wysokość efektywna 550mm.

Moduł wylotowy DN600

Uzupełnienie instalacji deszczowej GRAF

Studzienki są elementem sprawdzonych systemów zarządzania deszczówką GRAF i w prosty sposób łączą się ze skrzynkami rozsączającymi EcoBloc oraz tunelami rozsączającymi. Studzienka DN600 może pełnić fukncję filtracyjną, kontrolną, regulacyjną oraz służyć jako przepompownia.

Podstawowa studzienka DN600 składa się z modułu wlotowego i wylotowego o średnicy 600 mm. Studzienkę można przedłużyć przy pomocy nadbudowy, co umożliwia głębszą instalację systemu deszczowego.

Do studzienki należy dobrać pokrywę w zależności od przewidywanego obciążenia. Studzienki DN600, w zależności od doboru pokrywy, mogą być obciążane ruchem pieszym, ruchem pojazdów osobowych oraz ruchem pojazdów ciężarowych.

Na stronę produktu

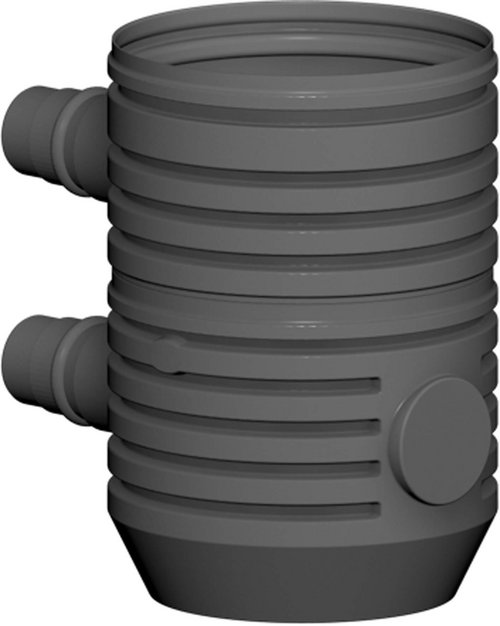

Nadbudowa 1000 DN600

Komponent studzienki DN600

Z przyłączem DN200.
Zawiera uszczelkę do pokrywy teleskopowej.
Do realizacji większych głębokości montażu.
Długość 1000mm, można skrócić do 750/500mm.

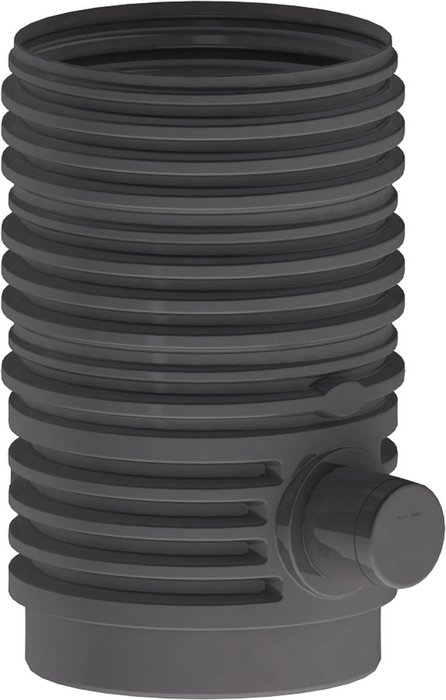

Nadbudowa 1000 DN 600 z króćcem

Komponent studzienki DN600

Z króćcem rurowym DN200.
Zawiera uszczelkę do pokrywy teleskopowej.
Do realizacji większych głębokości montażu.
Długość użyteczna 1000mm, można skrócić do 750/500mm.

Pokrywa teleskopowa Mini, DN 600

Przystosowana do ruchu pieszego.
Pozwala zwiększyć naziom o 140 - 340 mm

Pokrywa teleskopowa Maxi, DN 600

Przystosowana do ruchu pieszego.
Pozwala zwiększyć naziom o 140 - 440 mm

Pokrywa teleskopowa z włazem żeliwnym, DN 600

Przystosowana do ruchu pojazdów osobowych max 3,5 t.
Pozwala zwiększyć naziom o 140 - 440 mm.
Płynnie regulowana wysokość oraz kąt nachylenia do 5% umożliwia dopasowanie do poziomu terenu.
Właz z zabezpieczeniem przed otwarciem przez dzieci.

Pokrywa idealna do użytku w ciągach przejezdnych - przystosowana do zlicowania z terenem utwardzonym.

Nadbudowa teleskopowa, DN 600

Nadbudowa teleskopowa przystosowana do pierścienia odciążającego i włazu dobranego do obciążenia ruchem ciężarowym.

Płynnie regulowana wysokość oraz kąt nachylenia do 5% umożliwia dopasowanie do poziomu terenu.

Pierścień odciążający i właz nie wchodzą w zakres dostawy (należy je zapewnić we własnym zakresie).

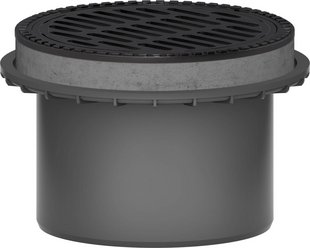

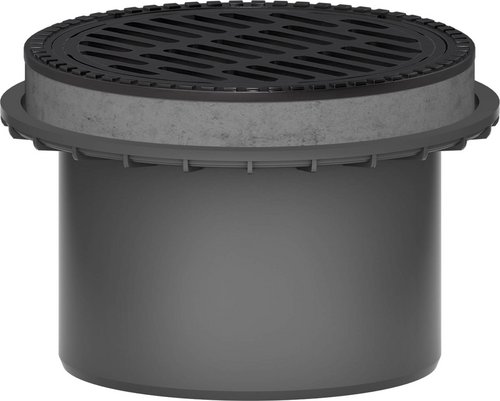

Pokrywa teleskopowa wentylacyjna z kratą, ruch pojazdów samochodowych

Zawiera odlewaną kratę wlotową, pierścień podporowy i kosz na zanieczyszczenia. Wytrzymuje obciążenie odpowiednie dla ruchu pojazdów samochodowych.

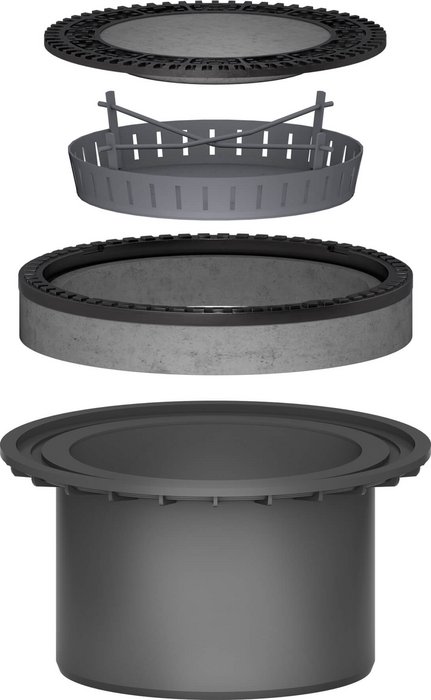

Pokrywa teleskopowa wentylacyjna, ruch pojazdów samochodowych, DN 600

Zawiera betonowo-żeliwny właz, pierścień odciążający i osadnik zanieczyszczeń.

Wytrzymuje obciążenie odpowiednie dla ruchu pojazdów samochodowych.

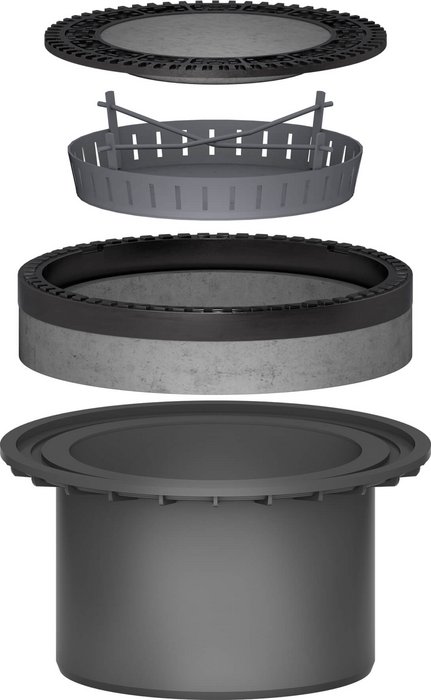

Pokrywa teleskopowa wentylacyjna, ruch pojazdów ciężarowych, DN 600

Zawiera betonowo-żeliwny właz, pierścień odciążający i osadnik zanieczyszczeń.

Wytrzymuje obciążenie odpowiednie dla ruchu pojazdów ciężarowych.

Filtr koszykowy ze stali nierdzewnej

średnica oczek 0,75 mm
