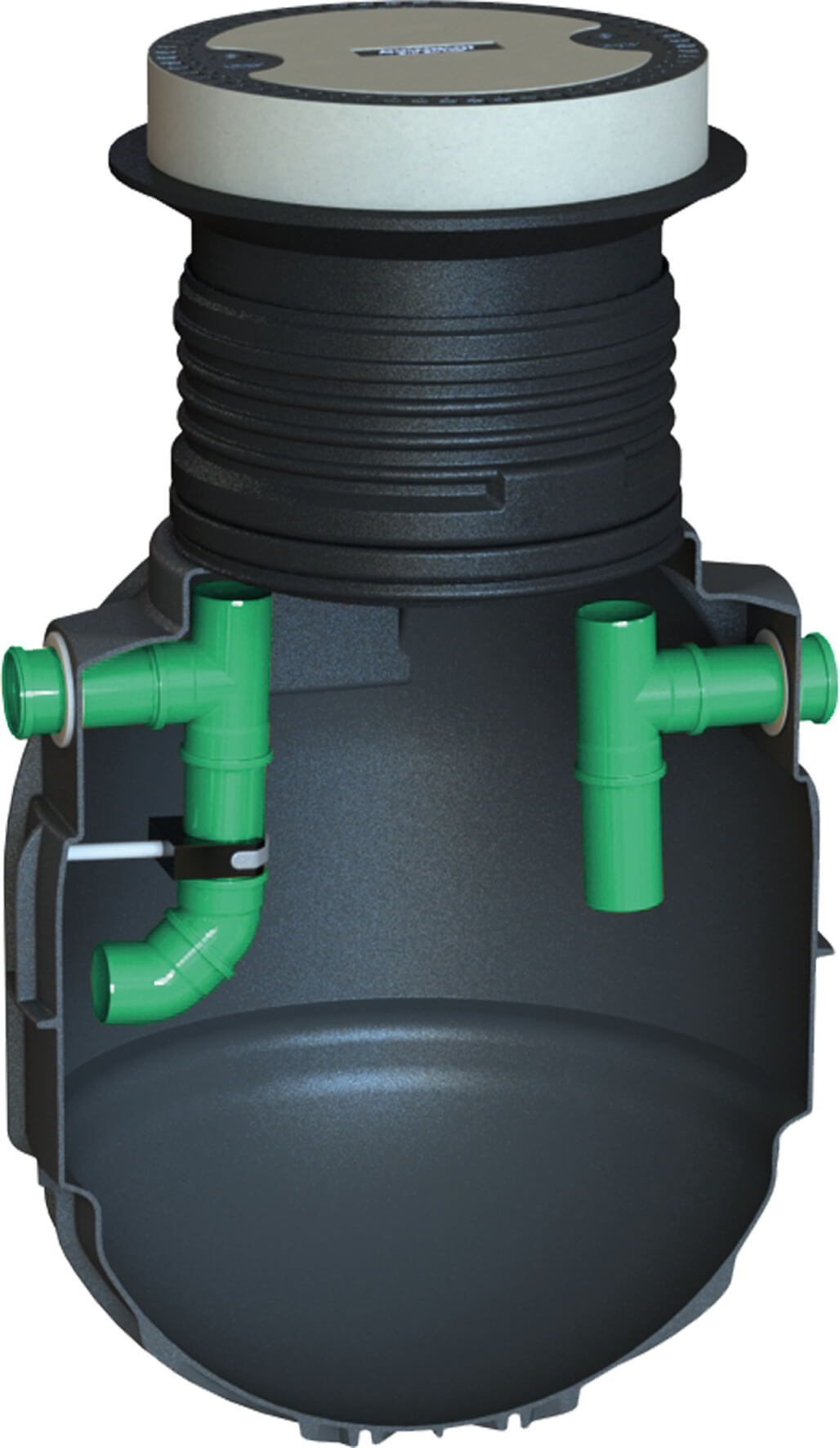

Saphir Fettabscheider mit CE-Kennzeichnung und Leistungserklärung, 20 Jahre Garantie

Anwendungsbereiche

Ein Fettabscheider muss überall dort installiert werden, wo Wasser mit Fetten und Ölen natürlichen Ursprungs verunreinigt wird. Dies betrifft beispielsweise folgende Einrichtungen:• Küchenbetriebe und Großküchen (Gaststätten, Hotels, etc.) • Essensausgabestellen mit Rücklaufgeschirr • Fleisch- und Wurstverarbeitende Betriebe (z. B. Schlachthöfe, Metzgereien) • Ölverarbeitende Betriebe (z. B. Ölmühlen) • Betriebe zur Herstellung von Fertiggerichten

Dimensionierung

Abscheideranlagen werden nach NS (engl. nominal size, Nenngröße) eingeteilt. Die Wahl der Nenngröße des Abscheiders ist in Teil 2 der EN 1825 geregelt. Des Weiteren sind die Vorgaben der jeweils zuständigen Behörde zu beachten. Eine kostenlose Berechnung zur Dimensionierung nach EN 1825 können Sie auf Wunsch bei uns anfordern. Das GRAF Vertriebsteam unterstützt Sie auch gerne bei der behördlichen Genehmigung sowie der Klärung von Rückfragen.

Funktionsprinzip

Eine Fettabscheideranlage arbeitet nach dem physikalischen Prinzip der Schwerkraft. Das bedeutet, dass sich schwere Inhaltsstoffe des Abwassers wie z. B. Schlamm am Behälterboden absetzen können. Leichte Inhaltsstoffe wie Fette und Öle hingegen steigen zur Wasseroberfläche auf.

Lieferumfang

Saphir Tank inkl. 1 Zwischenstück als Tankdom, vormontierte Komponenten Fettabscheider

Größentabelle

Nenngröße [l/s]Volumen [l]Fettspeicher [l]Schlammfang [l]Höhe [mm]Gewicht [kg]Ø max. [mm]Ø [mm]Art.-Nr.Preis [€]merken
150020020013504111251125108050
250020020013504111251125108051
273030020016507011551155108052
273020040016507011551155108053
21025300500197510011551155108054
41025300500197010011551155108055

berechnete Größe Bezugsquellen anfragen

Technische Daten

Anschluss

Anschluss DN110

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 700 - 1200
max. Achslast [t] 10
max. Fahrzeuggewicht [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 700 - 1200

Allgemein

Garantiedauer (Jahre) 20

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1200
