Löschwasserbevorratung mit System - Ihr individuell anpassbarer modularer Aufbau

Unser Löschwasser Modulsystem ermöglicht es Ihnen einzelne Komponente flexibel und länderspezifisch anzupassen.

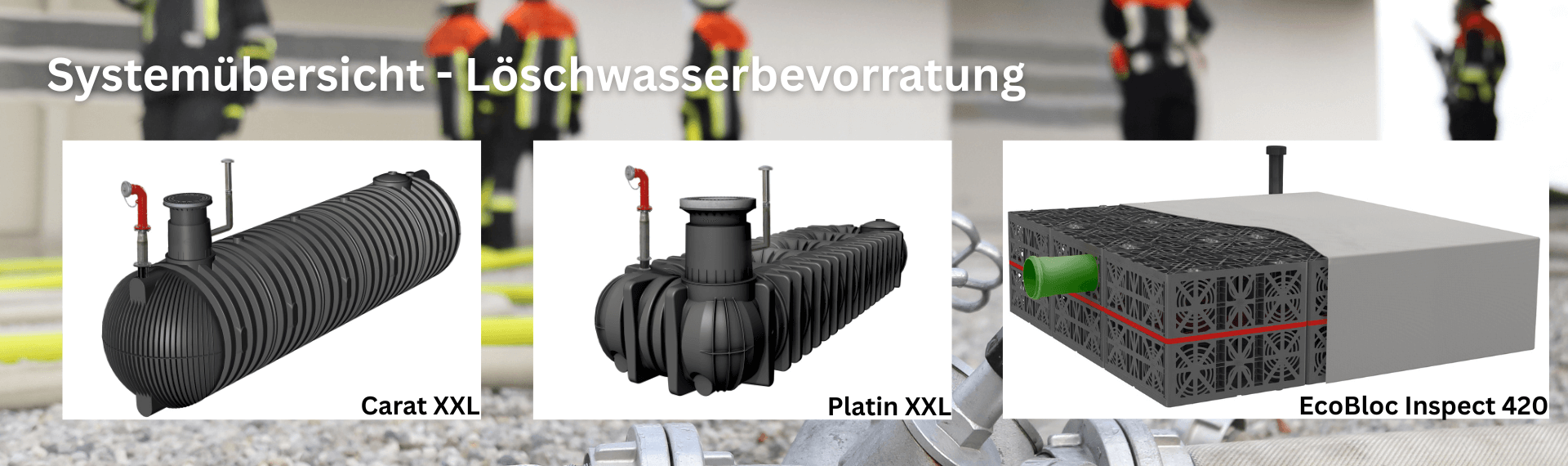

Das System besteht aus drei obligatorischen Modulen sowie einem optionalen Zusatzmodul:

  1. Löschwasser-Basistank
  2. Verlängerung
  3. Sauganschluss
  4. Zubehör, wie Erweiterungstank, Volumenspeicher EcoBloc Inspect oder weiteres Zubehör (optional)

Wählen Sie Ihren gewünschten Löschwasser-Basistank (Carat-XXL oder Platin XXL), Ihre Verlängerung (VA2-Saugrohr, PE-Saugrohr oder 90° PE-Bogen), Ihren Überflur-Sauganschluss und Ihr Zubehör.

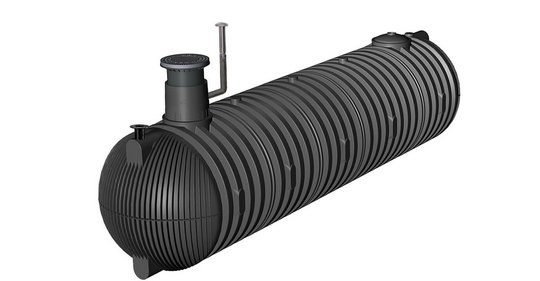

Ihr individuelles Modulsystem mit dem Löschwassertank-Carat XXL

Der Klassiker, großes Volumen bei geringem Platzbedarf!

Belastbarkeit: Nennvolumen:Nutzvolumen nach DIN 14320:Grundwasserstabilität:Einbautiefe:
Begehbar ✔
Pkw-befahrbar ✔
Lkw-befahrbar ✔
max. 122m


90 %


bis Tankmitte


3,30 - 4,05 m


LöschwasserbasistankVerlängerungenSauganschlussErweiterungstank (optional)



Lieferumfang:

• Carat XXL
• eingeschweißtes Kunststoffsaugrohr DN125 (Ø innen: 125 mm) mit Flansch
• Saugkorb aus Edelstahl
• Antiwirbelplatte
• Teleskop-Domschacht 600 Universal
• Entlüftung DN110
• Einstiegsleiter
• Halter mit Hinweisschild

V2A-Saugrohr

__________________

PE-Saugrohr

__________________

90° PE-Bogen



Überflur Form B

Lieferumfang:

• Carat XXL
• Stutzen zur Verbindung
• Teleskop-Domschacht 600 Universal
• Entlüftung DN110
• Einstiegsleiter

+ weiteres Zubehör


Ihr individuelles Modulsystem mit dem Löschwassertank-Platin XXL

Problemlöser bei flachen Einbausituationen aufgrund hohem Grundwasser oder felsigem Untergrund!

Belastbarkeit:Nennvolumen:Nutzvolumen nach DIN 14320:  Grundwasserstabilität:Einbautiefe:
Begehbar ✔
Pkw-befahrbar ✔
Lkw-befahrbar ✔
max. 65m3


80 %


bei Tankschulte im begehbaren Bereich


2,00 - 2,75 m





LöschwasserbasistankVerlängerungenSauganschlussErweiterungstank (optional)



Lieferumfang:

• Platin XXL
• eingeschweißtes Kunststoffsaugrohr DN125 (Ø innen: 125 mm) mit Flansch
• Saugkorb aus Edelstahl
• Antiwirbelplatte
• Teleskop-Domschacht 600 Universal
• Entlüftung DN110
• Einstiegsleiter
• Halter mit Hinweisschild

V2A-Saugrohr

__________________

PE-Saugrohr

__________________

90° PE-Bogen



Überflur Form B

Lieferumfang:

• Platin XXL
• Stutzen zur Verbindung
• Teleskop-Domschacht 600 Universal
• Entlüftung DN110
• Einstiegsleiter

+ weiteres Zubehör




Ihr individuelles Modulsystem mit dem EcoBloc Inspect

Speziallösung für große Volumen oder komplexe Einbausituationen!

Belastbarkeit:  Nennvolumen:Nutzvolumen nach DIN 14320:Grundwasserstabilität: Einbautiefe:
Begehbar ✔
Pkw-befahrbar ✔
Lkw-befahrbar ✔



80 - 93 %


Projektspezifisch


max. 5 m


LöschwasserbasistankVerlängerungenSauganschlussErweiterungstank (optional)



Lieferumfang:

• Carat XXL 16.000 l
• eingeschweißtes Kunststoffsaugrohr DN125 (Ø innen: 125 mm) mit Flansch
• Saugkorb aus Edelstahl
• Antiwirbelplatte
• Teleskop-Domschacht 600 Universal
• Entlüftung DN110
• Einstiegsleiter
• Halter mit Hinweisschild

V2A-Saugrohr

______________

PE-Saugrohr

______________

90° PE-Bogen

Überflur Form B

EcoBloc-Lieferumfang:

• Blöcke
• Stutzen zur Verbindung


+ weiteres Zubehör

Zu den einzelnen Produkten inkl. Zubehör


Ihre Löschwasser-Ansprechpartner

Unser Team unterstützt Sie gerne bei Ihrem Löschwasser-Projekt. Wir beantworten gerne Ihre Fragen und beraten Sie individuell.

Kontaktieren Sie direkt unser Projektteam per Mail projekte(at)graf.info oder telefonisch unter +49 7641 589 92 32.

Oder füllen Sie unser Kontaktformular aus. Wir setzen uns umgehend mit Ihnen in Verbindung.
