Eurospar Wien
Produkte | 3 x GRAF Flachtanks Platin XXL |
Anwendung | Retention |
Volumen | 120.000 Liter |
Besonderheiten |
• Bemessung nach DWA-A 117 und dem Merkblatt ATV-DVWK-M 176 • Ersatz für zwei bestehende Stauraumkanäle |
Dachentwässerung unter Parkplatz

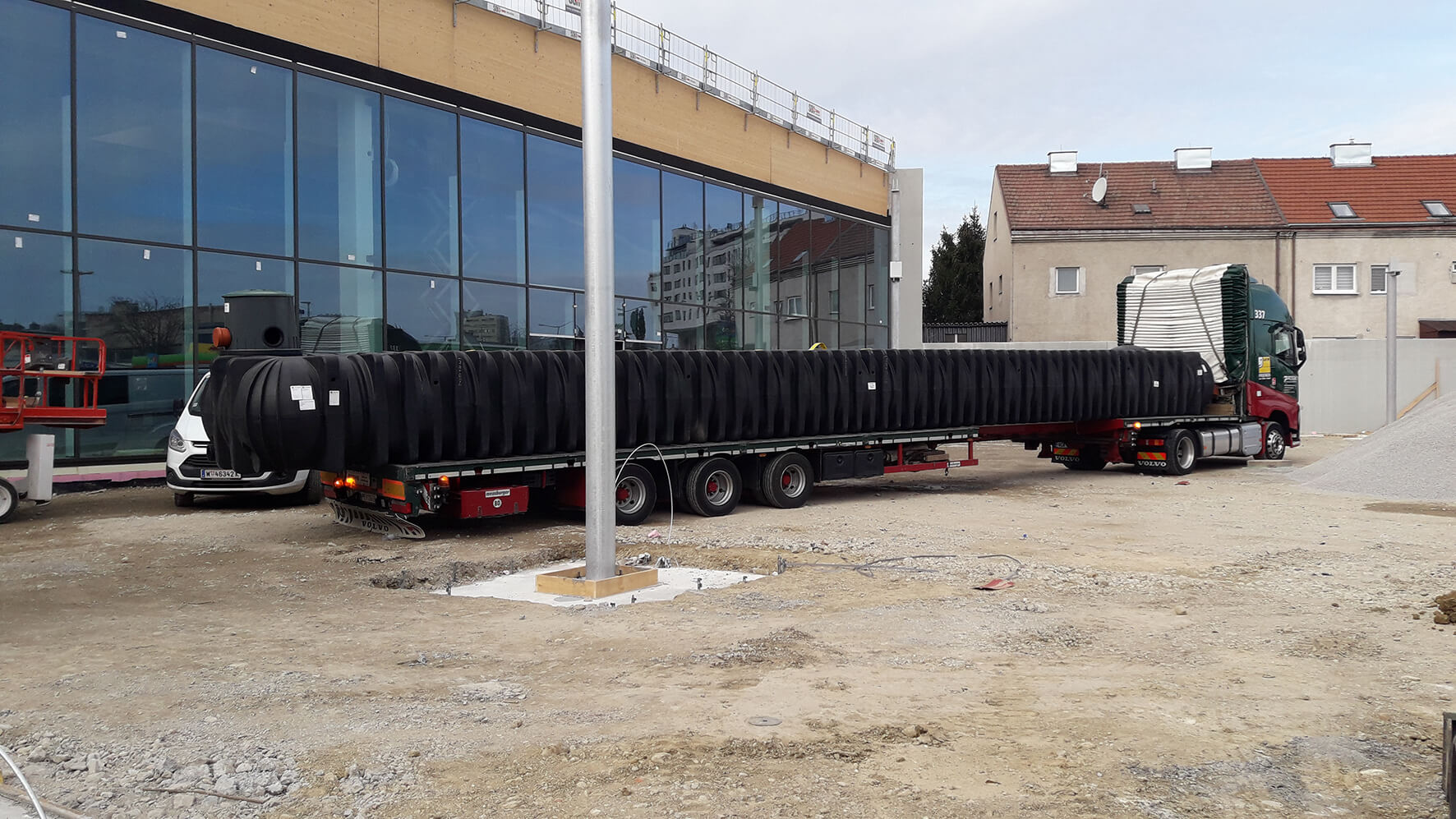

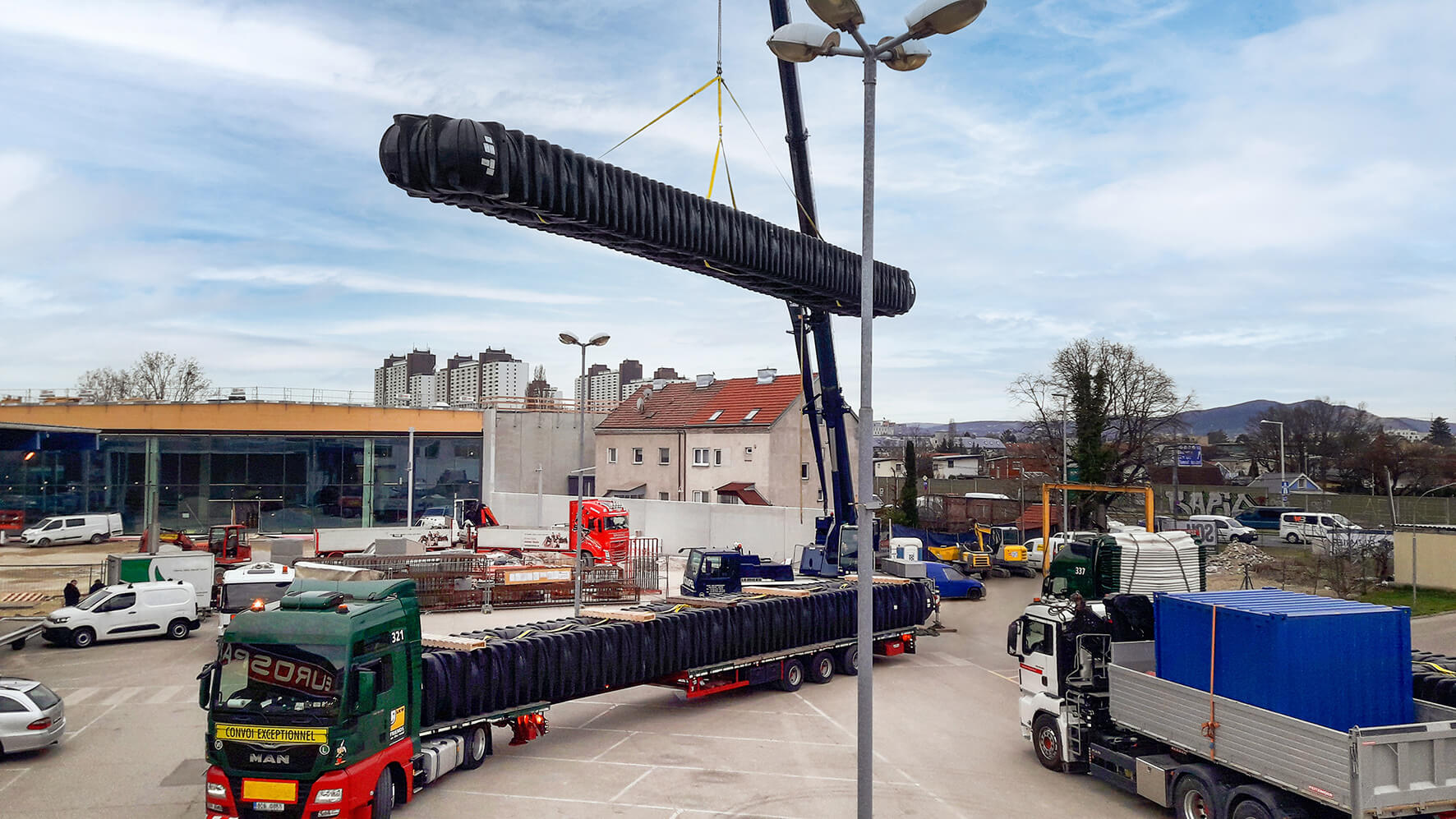

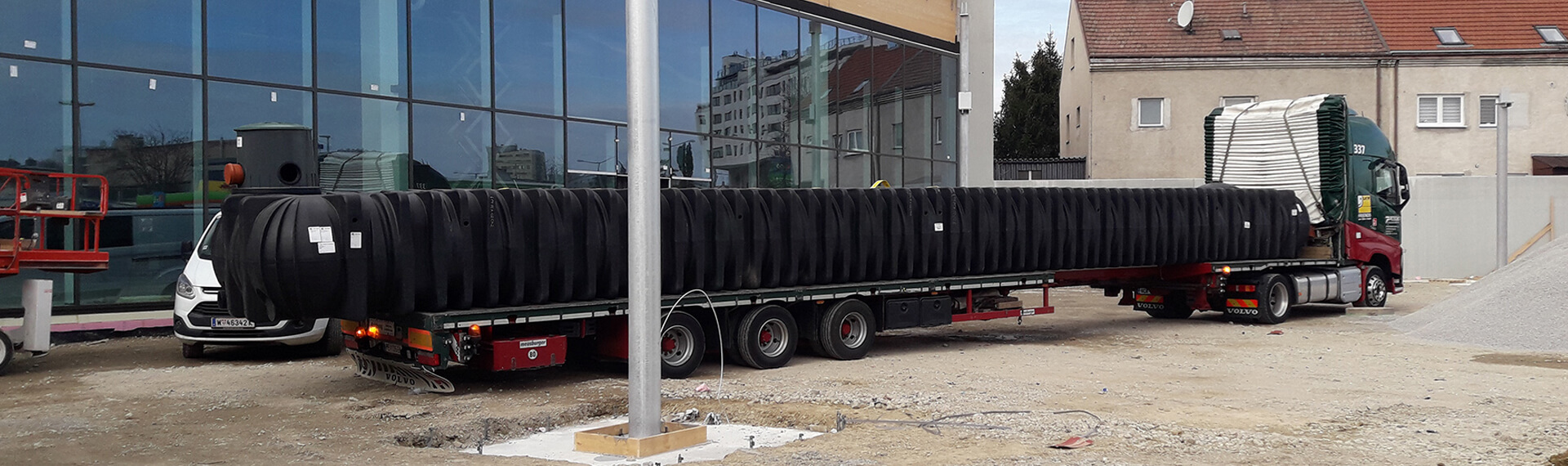

Drei GRAF Flachtanks Platin XXL speichern Regenwasser
Einem Tortenstück gleich liegt die Fläche des Eurospar zwischen der Sagedergasse und der Zanaschkagasse im 12. Wiener Bezirk. An diesem Standort wurde der bestehende Markt abgerissen und ein neuer errichtet und zudem ein Fachmarkt gebaut. Mit den Bauarbeiten ist die Schmid Hochbau GmbH beauftragt. Das Niederschlagswasser der Dachflächen und der Fahr- und Parkplatzflächen wird in drei GRAF Flachtanks Platin mit einem Rückhaltevolumen von 120.000 l gesammelt und gedrosselt an den Mischkanal abgegeben. Die Verantwortlichen haben sich aufgrund der geringe Einbautiefe und des geringen Aushubvolumens für Flachtanks aus Kunststoff entschieden. Diese haben zwei bestehende Stauraumkanäle ersetzt.
Die Versickerung ist aufgrund der geologischen Formation nicht möglich. Das Projektgebiet liegt zwar laut geologischer Karte der Stadt Wien im Bereich der tertiären Lockersedimente des Wiener Becken. Bei geologischen Bohrungen wurden jedoch Tone und Schluffe, untergeordnet und lagig auch Feinsande, angetroffen.
Die Regenrückhalteanlage wurde entsprechend der DWA-A 117 und dem Merkblatt ATV-DVWK-M 176 von den Zivilingenieuren von zieritz + partner ZT GmbH bemessen. Der Bemessung der Retentionszisternen wird das 5-jährliche Regenereignis (n = 0,2) zugrunde gelegt. Die Dimensionierung erfolgt für die Niederschlagsdauer von 5 Minuten bis 6 Tagen. Als Grundlage für die Bemessung wurden die vom BMLFUW, Abt. VII/3 Wasserhaushalt, für den Gitterpunkt 2870 abgefragten Regenspendentabellen herangezogen.
Die gesamten Grundstücksflächen betragen 11.127 m². Somit ergibt sich bei einer möglichen Ableitmenge von 0,008 l/s pro ha eine Gesamteinleitmenge von 11.127 m² x 0,008 l/s.m² = 89 l/s. Die anfallenden Oberflächenwässer des Flachdaches werden über Regenfallrohre am Gebäude und über Regenwasserkanäle zur Regenrückhalteanlage geleitet. Diese besteht aus zwei GRAF Flachtanks Platin mit jeweils 40.000 l Rückhaltevolumen. Die beiden Tanks sind mit einem Rohr DN 160 verbunden.
Die Oberflächenwässer der Außenanlagen werden über Einlaufgitter gefasst und über die Regenwasserkanäle in eine weitere Regenrückhalteanlage mit 40.000 l Volumen geleitet.

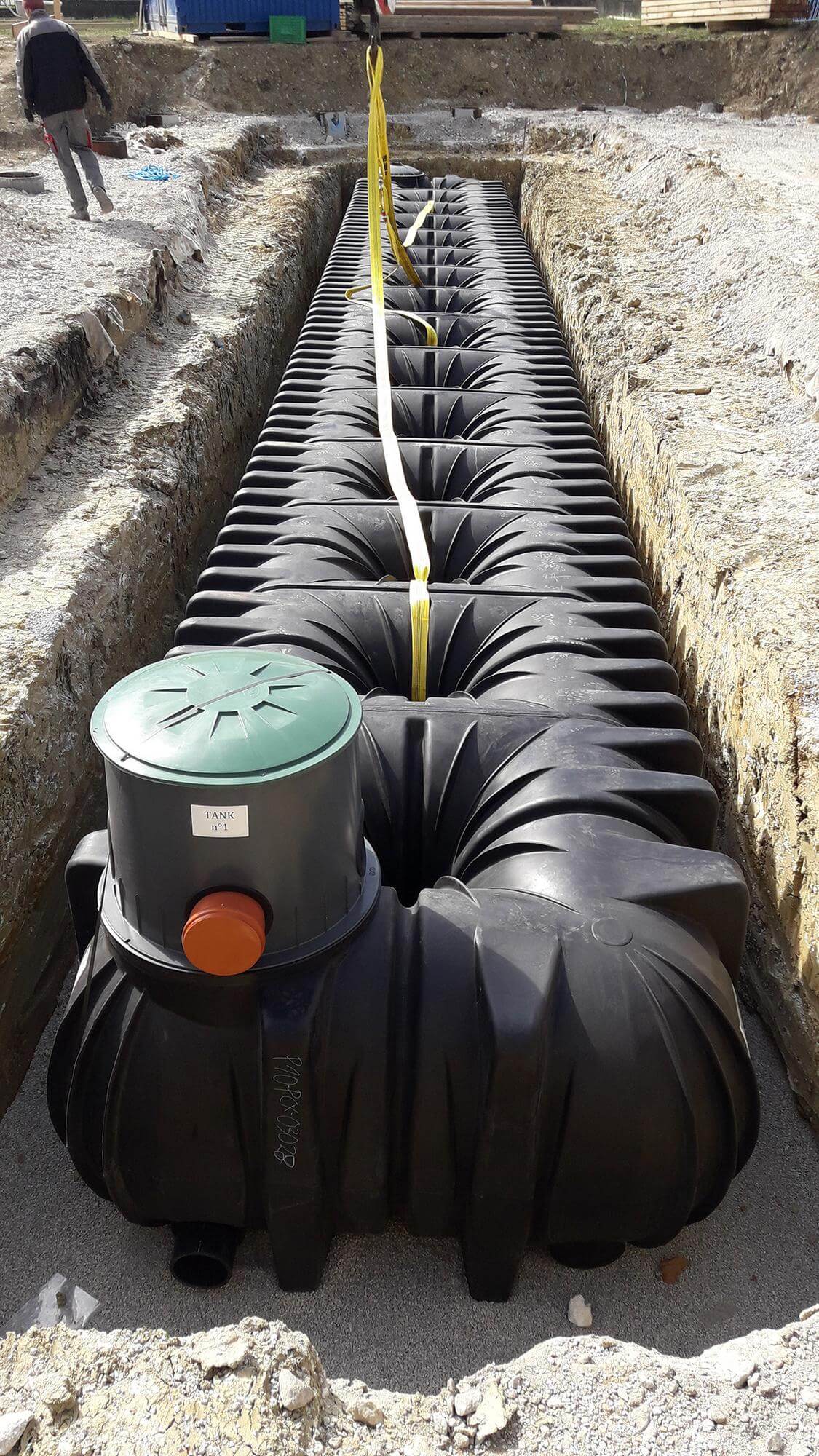

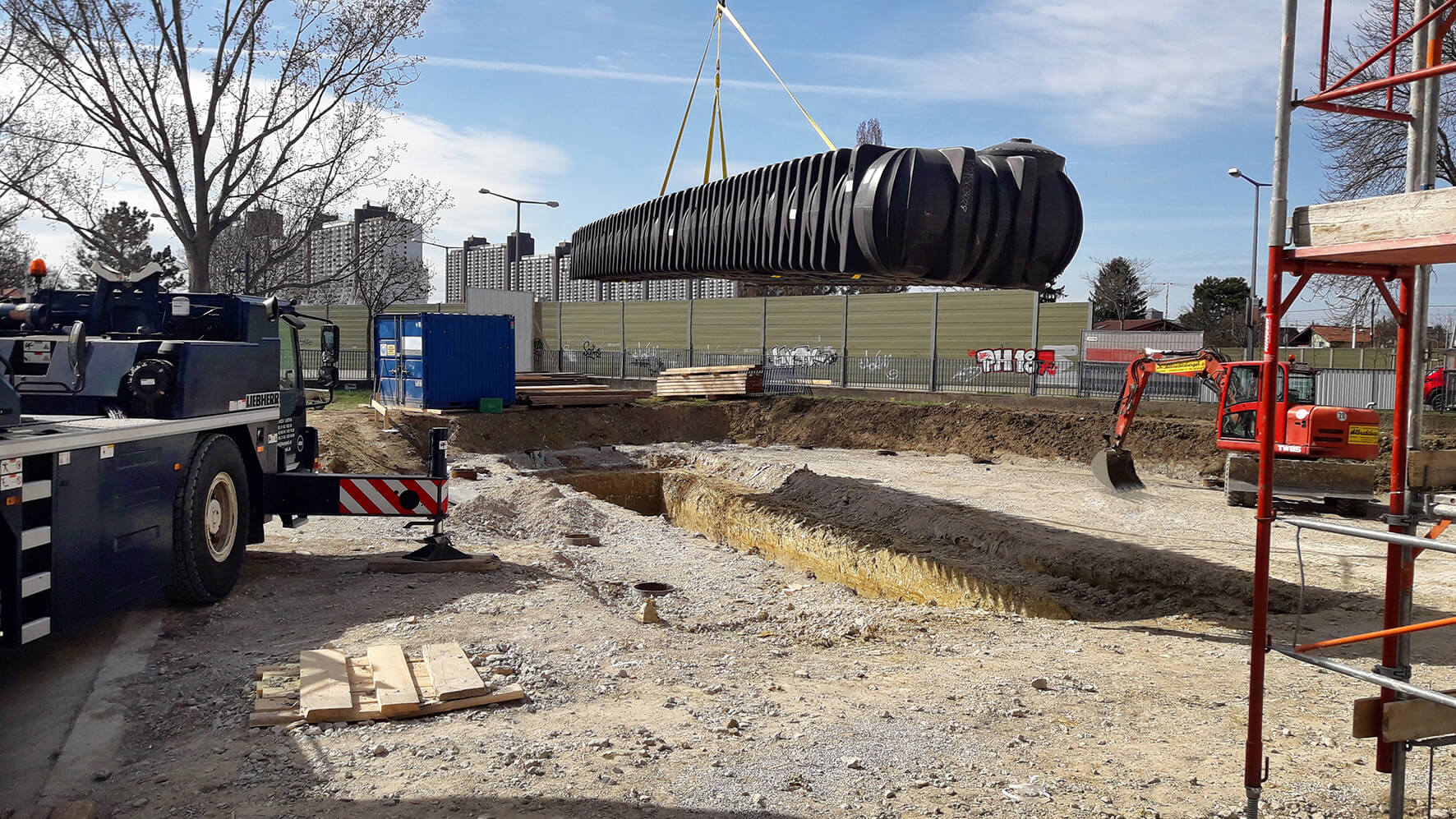

Zwei Flachtanks (18,43 x 2,25 x 1,25 m) wurden unter dem Fahrweg der Parkflächen in einer Tiefe von 3,18 m eingebaut. Die Überdeckung bis zur GOK beträgt 165 cm beziehungsweise 170 cm. Daraus ergibt sich eine maximale statischen Belastung von 250 KN. Ein Flachtank wurde unter dem Ladehof des Eurospar-Marktes in einer Tiefe von 3,50 m mit einer maximalen statischen Belastung von 400 KN eingebaut.
Das erforderliche Retentionsvolumen des jeweiligen Regenrückhalteraums ergibt sich aus der größten Differenz von Zufluss und dem vorgeschriebenen möglichen Abfluss bei der maßgeblichen Regendauer bis zu 6 Tagen. In den Mischwasserkanal der Sagedergasse werden über eine Drosselblende mit einer Blendenöffnung von 135 mm maximal 31,4 l/s (für 3.923 m²) eingeleitet, und in den Mischwasserkanal der Zanaschkagasse werden über eine Drosselblende mit einer Blendenöffnung von 184 mm maximal 57,6 l/s eingeleitet. Vor der Einleitung in den öffentlichen Mischwasserkanal ist ein Übergabeschacht mit einer mechanischen Rückstausicherung angeordnet.

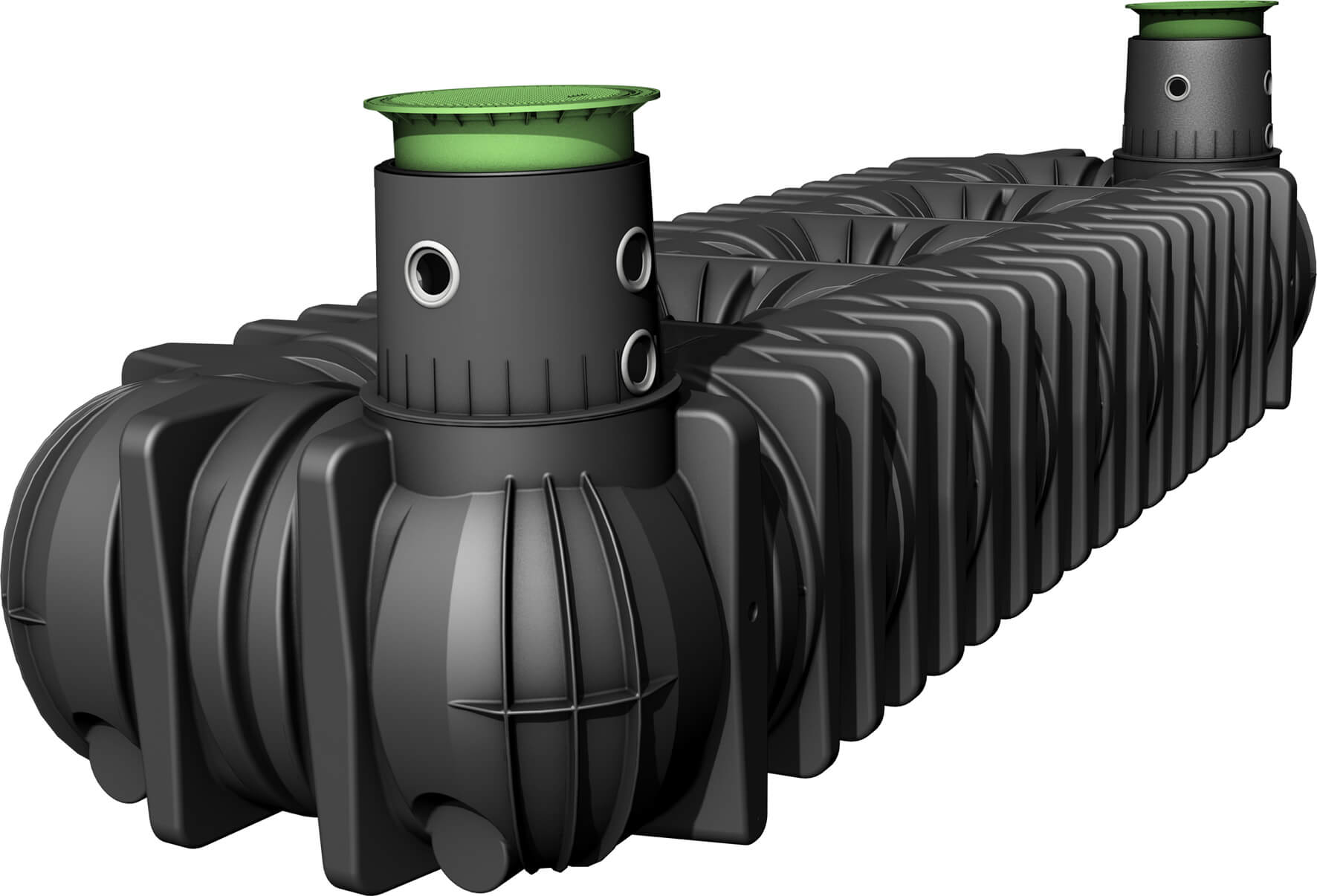

GRAF bietet den Flachtank Platin in XL- und XXL-Varianten von 10.000 l bis 65.000 l Fassungsvermögen an. Der nur 125 cm hohe GRAF Flachtank Platin XXL ist damit das größte am Markt angebotene Flachtanksystem. Auch in den Größen XL und XXL überzeugt der GRAF Flachtank Platin mit den Vorteilen eines Kunststofftanks: Das geringe Gewicht reduziert Aufwand und Kosten für den Transport und den Einbau. Trotz des geringen Gewichts kann der Flachtank mit einer Überfahrbarkeit bis 30 t eingebaut werden. GRAF gewährt als Ausdruck der hohen Qualität 30 Jahre Garantie.
Durchdachte Lösungen wie die hochwertige Filtertechnik, die platzsparend in der DIN-konformen Domöffnung (800 mm) untergebracht wird, sowie die teleskopier- und neigbaren Teleskop-Abdeckungen, reduzieren den Aufwand bei der Montage und garantieren die einfache Installation. Die ideal aufeinander abgestimmten Einzelkomponenten des Systems vermeiden unbeabsichtigte Installationsfehler und garantieren einen nahezu wartungsfreien Betrieb.
Der Tankdom ist drehbar und wird bereits mit 5 vormontierten Lippendichtungen in der Größe DN 150 geliefert. Damit lassen sich Anschlüsse unabhängig von der Einbaulage des Tanks nahezu ohne kostenintensive Bögen herstellen. Optional können auch Anschlussstutzen bis DN 300 werksseitig eingeschweißt werden. Dies spart Zeit und Kosten bei der Montage. Der Tank wird serienmäßig mit einem Tankdom geliefert, kann zudem mit einem weiteren Tankdom ausgerüstet werden. Ein in der Domöffnung integriertes Edelstahlprofil garantiert die hohe Passgenauigkeit und damit die sichere Montage der Tankdome. Durch Profildichtungen für die Aufnahme der Tankdome und Teleskop-Abdeckungen ist eine Abdichtung der Tanks bis zur Geländeoberkante gewährleistet.
