Ergänzung zu den bewährten GRAF-Versickerungsmodulen

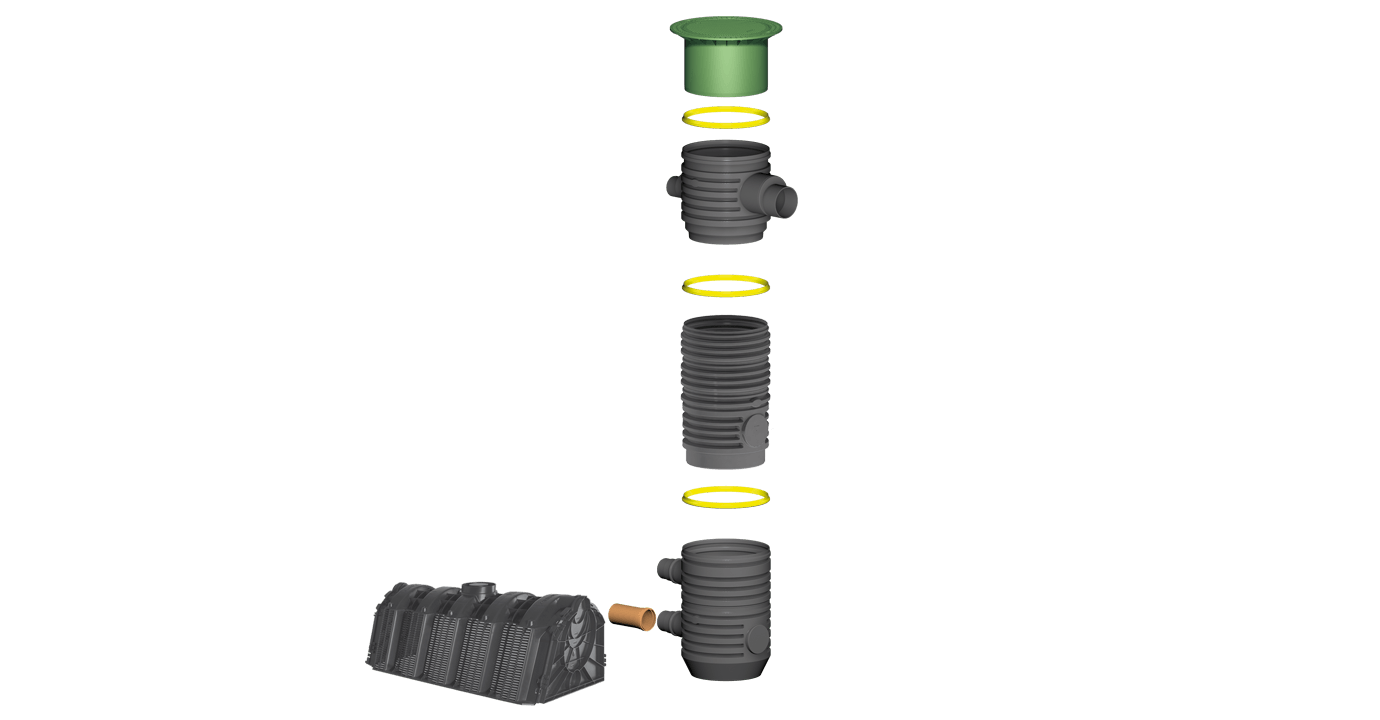

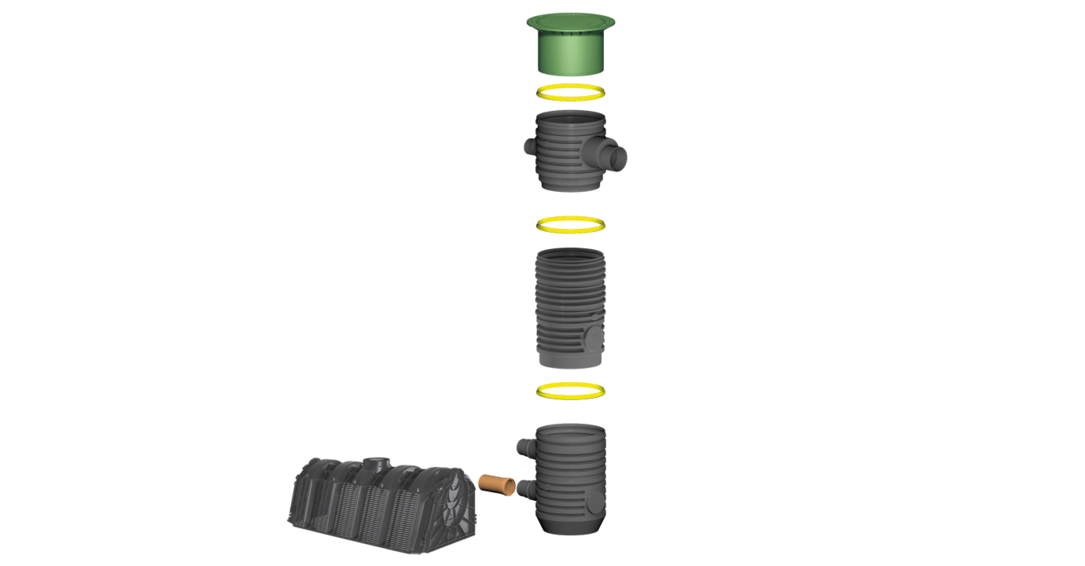

Das GRAF VS-Schachtsystem stellt die schlüssige Ergänzung zu den bewährten GRAF-Versickerungsmodulen dar und ist optimal auf den Einsatz mit dem GRAF EcoBloc abgestimmt. Das VS-Schachtsystem besteht grundsätzlich aus einem Zulauf- und einem Verteilermodul. Die passende Abdeckung kann je nach gewünschter Belastungsklasse (bis Klasse D) gewählt werden. Schachtverlängerungen zwischen den beiden Hauptmodulen oder oberhalb des Zulaufmoduls sorgen selbst bei Versickerungsanlagen mit hohen Erdüberdeckungen für problemlosen Anschluss.
VS-Verteilermodul 600 (Art.Nr. 330361)
inklusive Profildichtung; Anschluss 2 x DN160/200; Montagefläche für Anschlüsse bis DN200

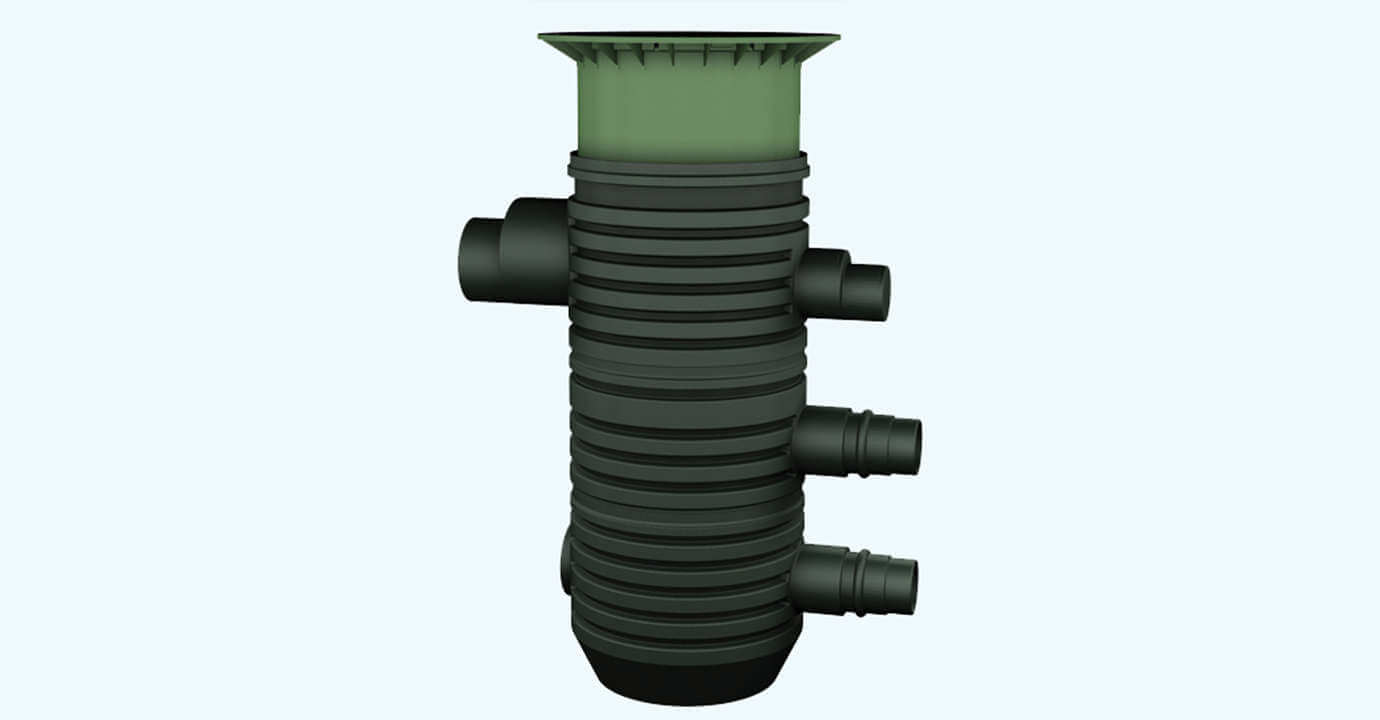

VS-Verteilermodul 600 (Art.Nr. 330478, 330479, 330480)
inklusive Drossel und Notüberlauf; Ablaufmengen können projektspezifisch eingestellt werden
Größentabelle
| Länge [mm] | Breite [mm] | Höhe [mm] | Gewicht [kg] | Art.-Nr. | Preis [€] | merken | |
|---|---|---|---|---|---|---|---|
| VS-Verteilermodul DN 600 | 1085 | 690 | 1000 | 19 | 330361 | ||
| VS-Verteilermodul 600 DN110 | 1195 | 690 | 1000 | 24,23 | 330478 | ||
| VS-Verteilermodul 600 DN160 | 1220 | 690 | 1000 | 23,91 | 330479 | ||
| VS-Verteilermodul 600 DN200 | 1240 | 690 | 1000 | 28,11 | 330480 |
berechnete Größe Bezugsquellen anfragen
