Die Retentionszisterne Carat Plus XXL ist in den Größen von 16.000 bis 122.000 Liter sowie in den Varianten PKW- und LKW-befahrbar erhältlich.

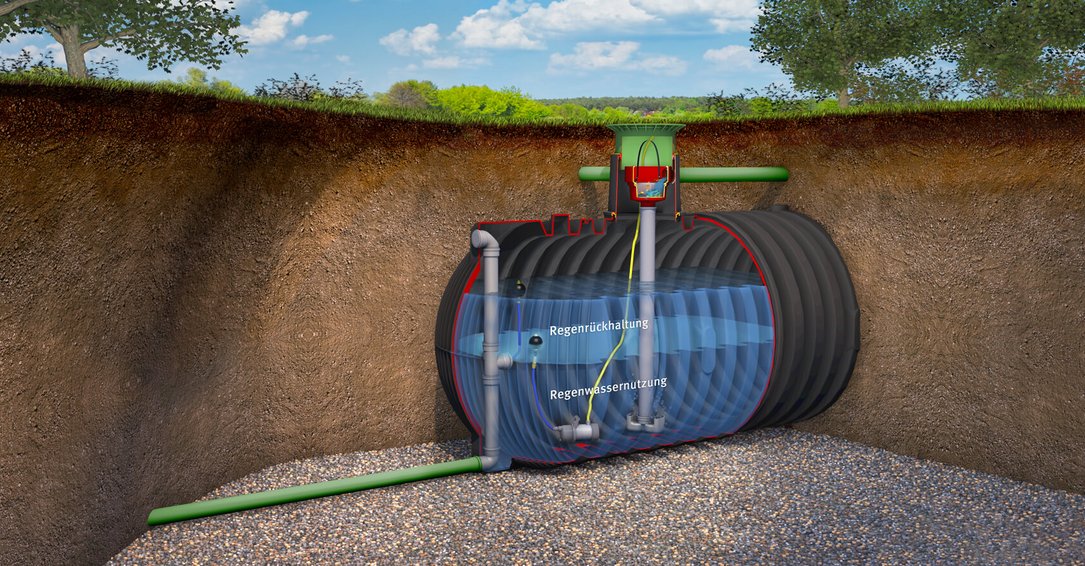

Die GRAF Carat XXL Retentionszisterne Plus ist die Kombination aus Regenrückhaltung und der Regenwassernutzung. Der Tank wird hierfür je nach Bedarf etwas größer gewählt. So kann neben dem benötigten Rückhaltevolumen auch noch ein Teil des Regenwassers genutzt werden.

  • Um die Rückhaltung des Regenwassers zu gewährleisten ist je nach Rückhalte- bzw. Nutzvolumen und nach Kundenvorgaben ein verzögerter Ablauf in den Kanal mit 0,05 bis 2,0 L / sec. montiert.
  • Wir konstruieren und liefern auch individuelle Sonderlösungen:
    • Volumen frei wählbar (Retentionsvolumen/Nutzvolumen)
    • Größere Ablaufwerte auf Anfrage (über 2,0 l/s)
  • Bei starkem Regen steigt der Wasserstand in der Zisterne über dieses Niveau und wird über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet.
  • Der Kanal und die Klärwerke werden somit entlastet.
  • Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder auf den langfristigen max. Wasserstand ab.
  • Dieses Regenwasser steht dann zur Nutzung zur Verfügung.
  • In zahlreichen Gemeinden wird diese spezielle Art der Regenwassernutzung vorgeschrieben oder gefördert.
  • Passende Abdeckung muss separat mitbestellt werden (Zubehör).

Vorteile Retentionszisterne Carat Plus XXL:

  • Höchste Stabilität durch modernste Fertigung
  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Drehbarer Tankdom zur problemlosen Ausrichtung zu den Anschlussleitungen
  • PKW- oder LKW-befahrbar (in Verbindung mit Teleskop Guss oder LKW)
  • LKW-befahrbar bis SLW 40
  • Grundwasserstabil bis Tankmitte bei 800 mm Erdüberdeckung durch extrem stabile Konstruktion
  • Geringeres Gewicht als Beton und Stahl
  • Zahlreiche Anschlussflächen DN110/160/200, optional mit Anschluss bis DN315
  • Optional mit zweitem Tankdom
  • Bis 76.000 l Volumen ohne Sondertransport möglich
  • Investitionssicherheit durch 30 Jahre Garantie

Lieferumfang:

  • Erdtank Carat XXL
  • Retentions-Set: - Schwimmende Abflussdrossel, - Ablaufgarnitur mit Notüberlauf Anschluss DN160

Nicht im Lieferumfang enthalten (muss separat mitbestellt werden):

  • Passende Abdeckung
  • Carat XL/XXL Retention Ausbaupaket 2
  • Technikpaket Garten-Komfort

Vorteile

Durchdacht bis ins Detail

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Retention Plus
Retention Plus
Retention Plus

Eine kombinierte Retention/Regenwassernutzung spart bis zu 50 % Trinkwasser. Das Wasser kann für die Gartenbewässerung, Reinigungsarbeiten und im Haus auch für die Toilettenspülung und Waschmaschine genutzt werden.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Retention Plus

Eine kombinierte Retention/Regenwassernutzung spart bis zu 50 % Trinkwasser. Das Wasser kann für die Gartenbewässerung, Reinigungsarbeiten und im Haus auch für die Toilettenspülung und Waschmaschine genutzt werden.

Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
16000459025003160750380520
220006230250031601000380521
260007200250031601100380522
320008440250031601380380523
360009410250031601480380524
4200010680250031601770380525
4600011650250031601870380526
5200012920250031602160380527
5600013890250031602260380528
6200015160250031602550380529
6600016130250031602650380530
7200017400250025502940380531
7600018370250031603040380532
8200019640250031603330380533
8600020610250031603440380534
9200021880250031603730380535
9600022850250031603830380536
10200024120250031604120380537
10600025090250031604220380538
11200026360250031604510380539
11600027330250031604610380540
12200028600250031604900380541

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800 - 1500
max. Achslast [t] 13,5
max. Fahrzeuggewicht [t] 40
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 800 - 1500
Eintauchtiefe ins Grundwasser bis Tankmitte

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
