Retentionszisterne zur Regenwasserrückhaltung und Kanalentlastung

  • Um die Rückhaltung des Regenwassers zu gewährleisten ist je nach Kundenvorgabe ein verzögerter Ablauf in den Kanal mit 0,05 bis 2,0 l / sec. montiert.
  • Wir konstruieren und liefern auch individuelle Sonderlösungen:
    • Größere Ablaufwerte auf Anfrage (über 2,0 l/s)

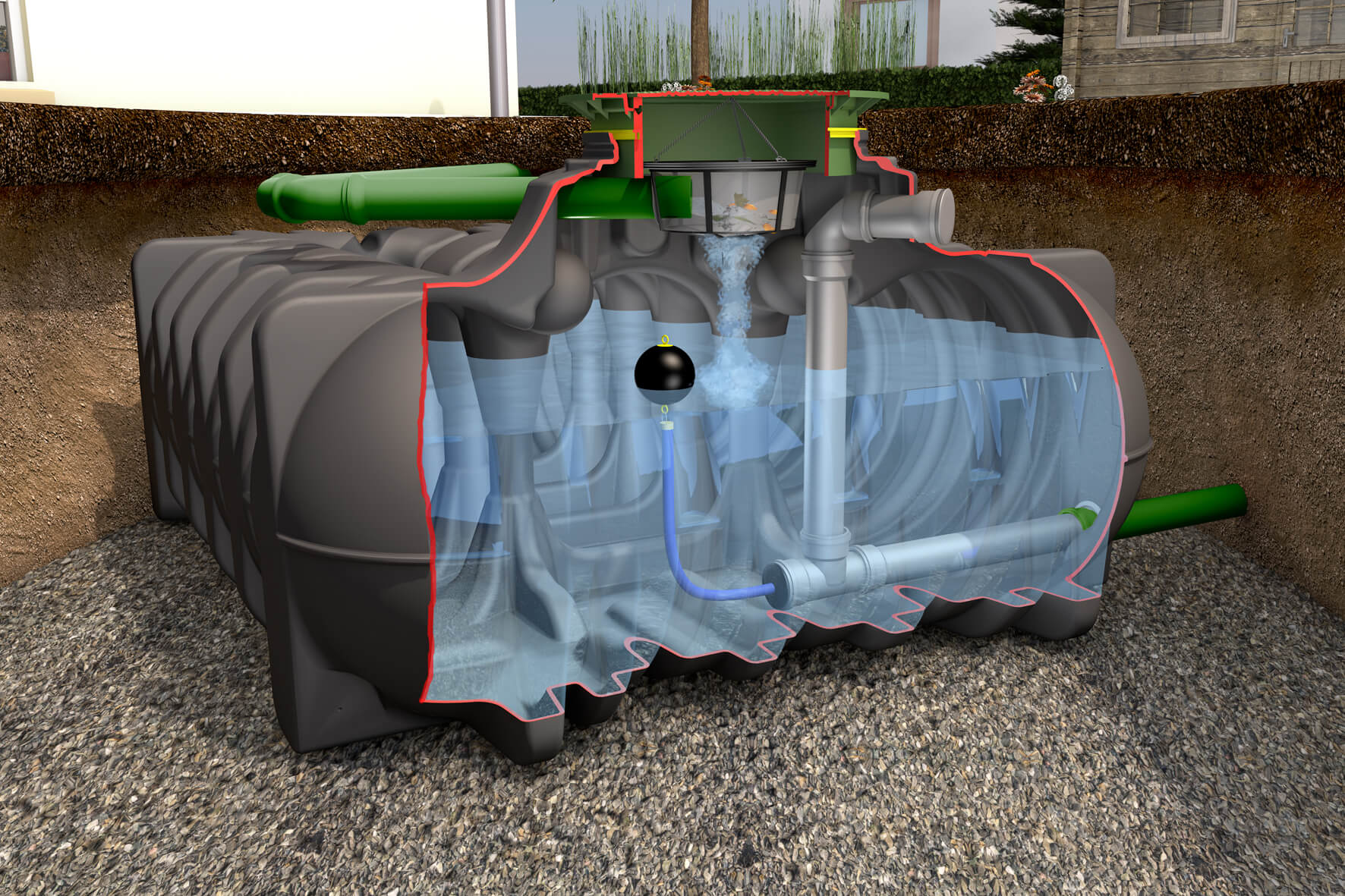

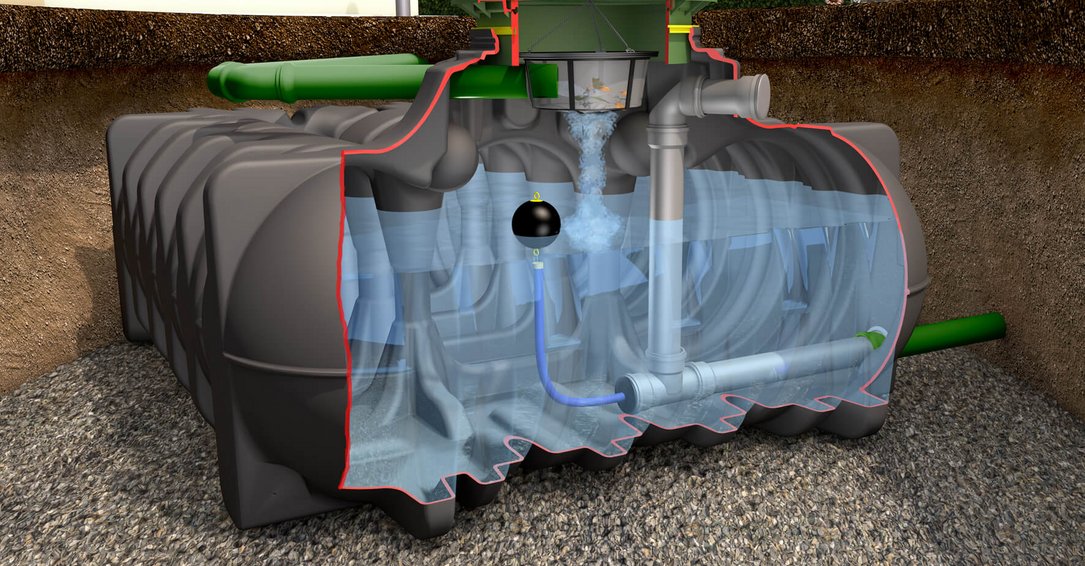

  • Bei starkem Regen steigt der Wasserstand in der Zisterne und wird über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet.
  • Der Kanal und die Klärwerke werden somit entlastet.
  • Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder.
  • In zahlreichen Gemeinden wird diese spezielle Art der Regenwassernutzung vorgeschrieben oder gefördert.
  • Geringer Höhenversatz zwischen Zulauf und Ablauf für Kanalanschluss

Lieferumfang:

  • Flachtank Platin
  • Retentions-Set: - Schwimmende Abflussdrossel, - Ablaufgarnitur mit Notüberlauf Anschluss DN110

Nicht im Lieferumfang enthalten (muss separat mitbestellt werden):

  • Passende Abdeckung
  • Platin Retention Ausbaupaket 2

Vorteile

Durchdacht bis ins Detail

Geringe Einbautiefe
Geringe Einbautiefe
Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Rückhaltevolumen [l]Art.-Nr.Preis [€]merken
1500210012501015801500390300
30002450210010501703000390301
50002890230013152405000390302
75003600225015653607500390305

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 700 - 1000
max. Achslast [t] 2,2
max. Fahrzeuggewicht [t] 3,5
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 700 - 1200
Eintauchtiefe ins Grundwasser bis Tankschulter

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1200
