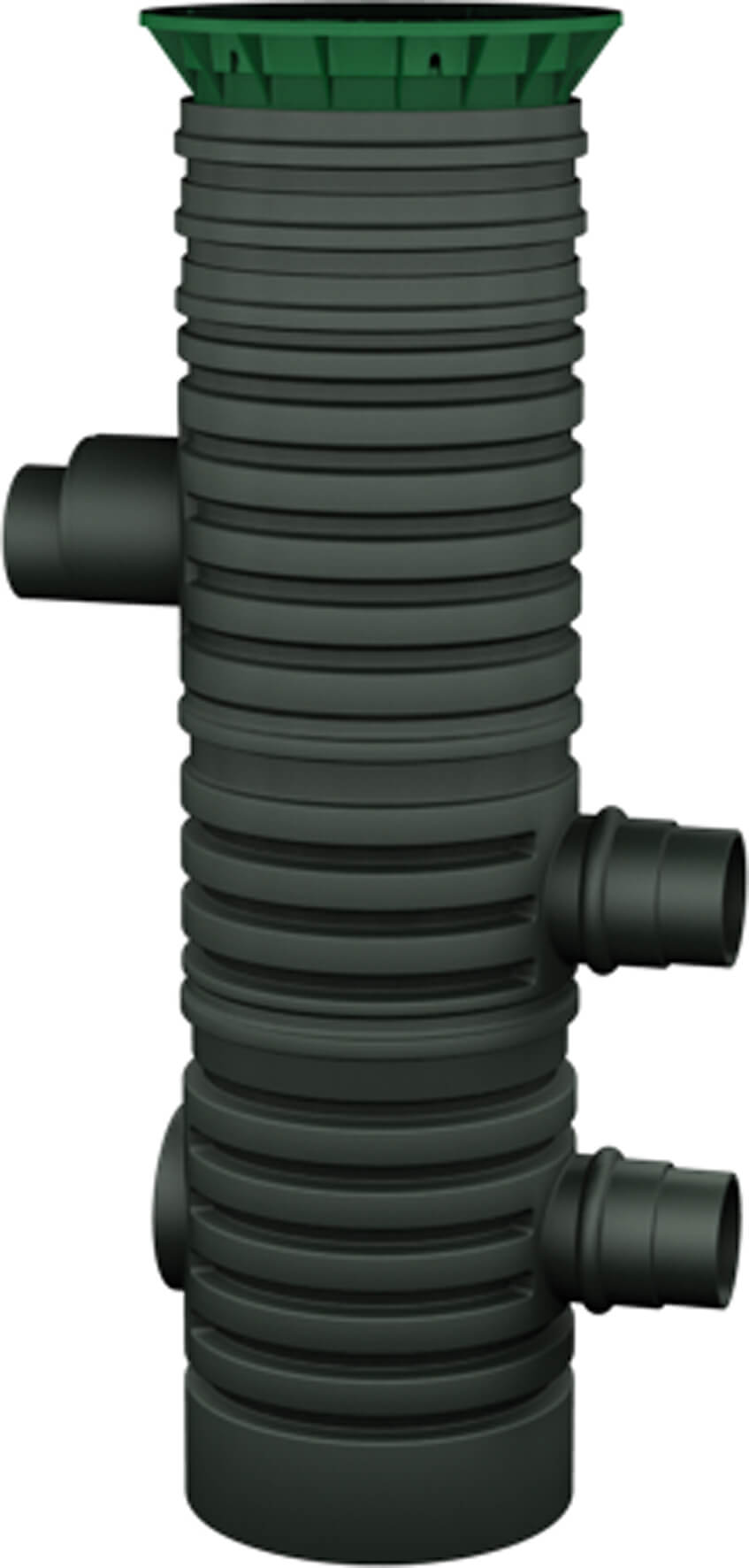

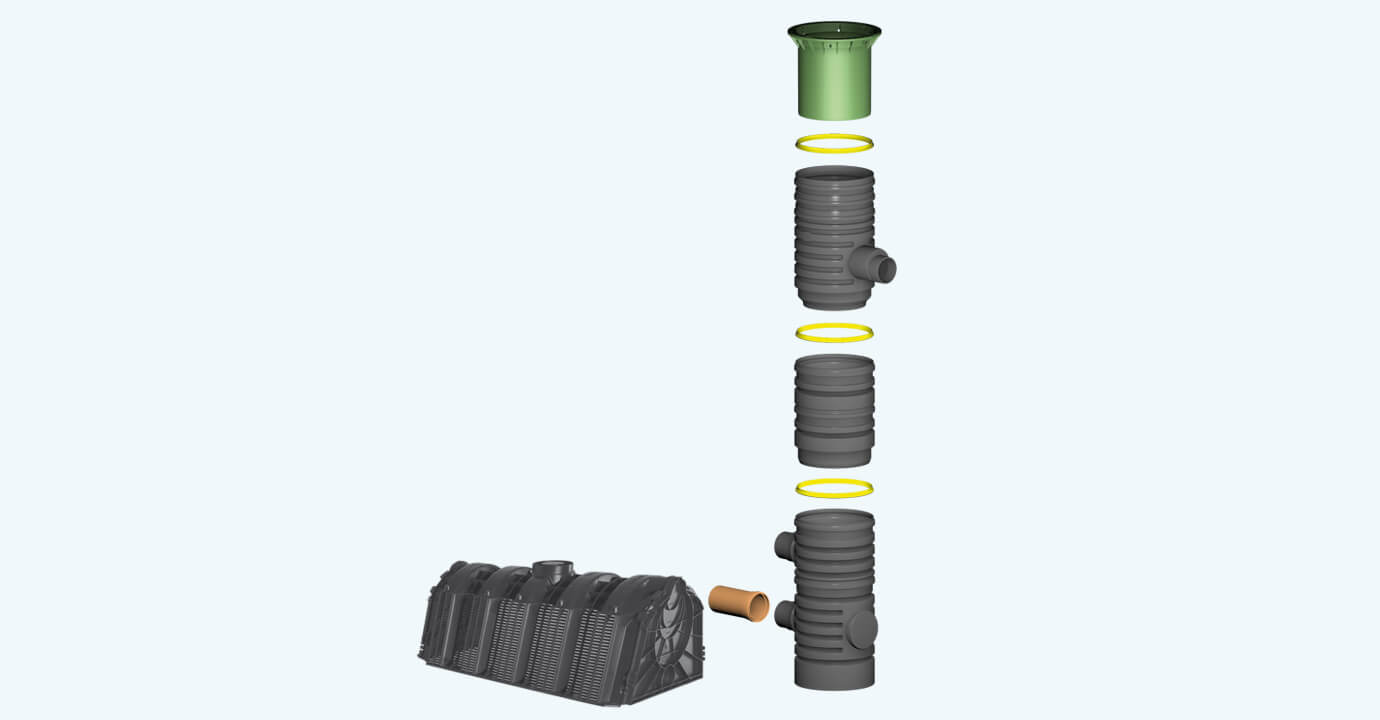

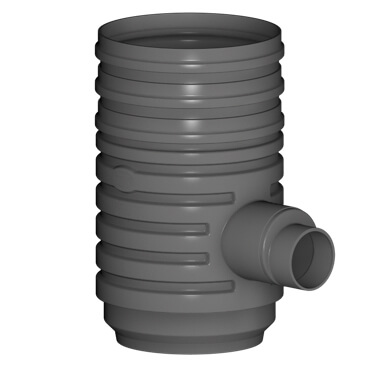

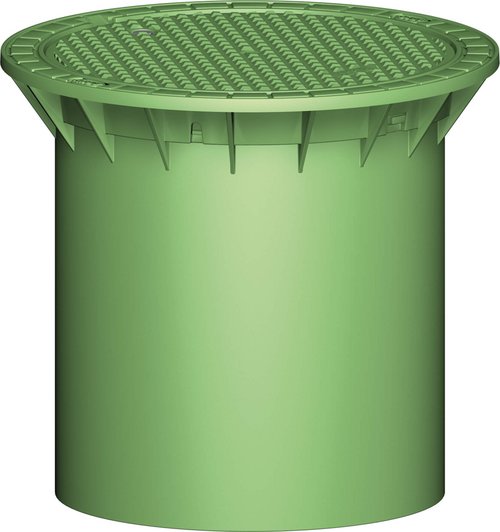

Das GRAF VS-Schachtsystem stellt die schlüssige Ergänzung zu den bewährten GRAF-Versickerungsmodulen dar und ist optimal auf den Einsatz mit dem GRAF EcoBloc abgestimmt. Das VS-Schachtsystem besteht grundsätzlich aus einem Zulauf- und einem Verteilermodul. Die passende Abdeckung kann je nach gewünschter Belastungsklasse (bis Klasse D) gewählt werden. Schachtverlängerungen zwischen den beiden Hauptmodulen oder oberhalb des Zulaufmoduls sorgen selbst bei Versickerungsanlagen mit hohen Erdüberdeckungen für problemlosen Anschluss.
VS-Verteilermodul 400 (Art.Nr. 330340)
inklusive Profildichtung; Anschluss 2 x DN160; Montagefläche für Anschlüsse bis DN 160
VS-Verteilermodul 400 (Art.Nr. 330476, 330477)
inklusive Drossel und Notüberlauf; Ablaufmengen können projektspezifisch eingestellt werden
Größentabelle
| Länge [mm] | Breite [mm] | Höhe [mm] | Gewicht [kg] | Art.-Nr. | Preis [€] | merken | |
|---|---|---|---|---|---|---|---|
| VS-Verteilermodul DN 400 | 675 | 475 | 1000 | 12,5 | 330340 | ||
| VS-Verteilermodul 400 DN110 | 785 | 475 | 1000 | 18,23 | 330476 | ||
| VS-Verteilermodul 400 DN160 | 810 | 475 | 1000 | 17,91 | 330477 |
berechnete Größe Bezugsquellen anfragen
