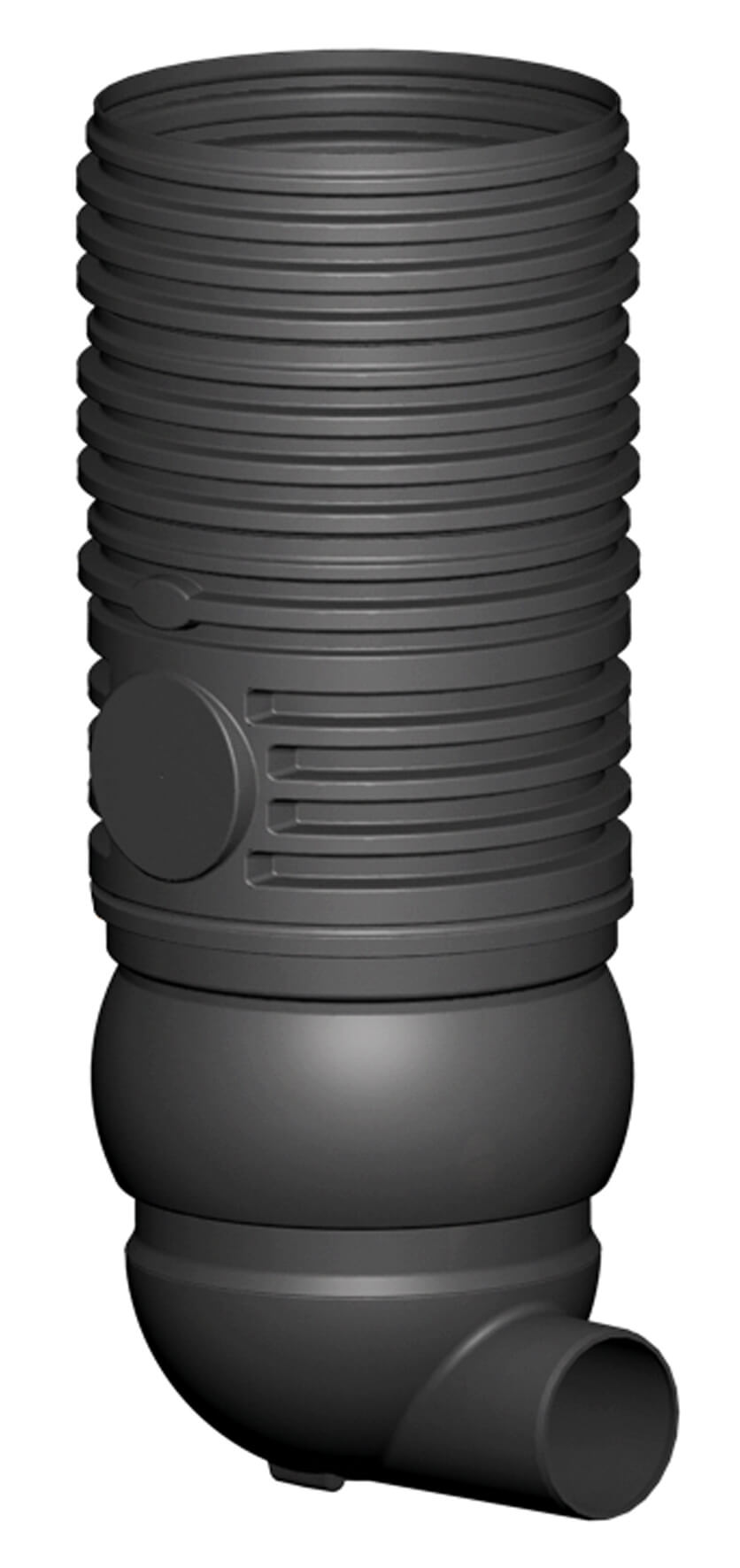

Dynamische Drossel VS-Control flex M reguliert Volumenströme bis 55 l/s

Mit dem Wirbeldrosselschacht können Volumenströme bis 55 l/s reguliert werden, höhere Ablaufwerte auf Anfrage. Der Wirbeldrosselschacht VS-Control flex M ist ideal für Retentionsanlagen mit Graf EcoBloc Rigolenelementen oder GRAF Zisternen.

  • Mit individuell bemessener Blende DN630; Zulauf DN200, Ablauf DN250
  • Minimaler Höhenverlust 420 mm
  • Individuell einstellbare Drosselabflussleistung
  • Einfache Revision durch horizontale Anordnung der Blende
  • Hohe Betriebssicherheit aufgrund des Selbstreinigungseffekts durch die Wirbelströmung
  • Flexible Ablaufanordnung durch 360° drehbaren Ablauf DN250
  • Unterstützung bei der Planung und Dimensionierung unserer Systeme

Vielfältig einsetzbar

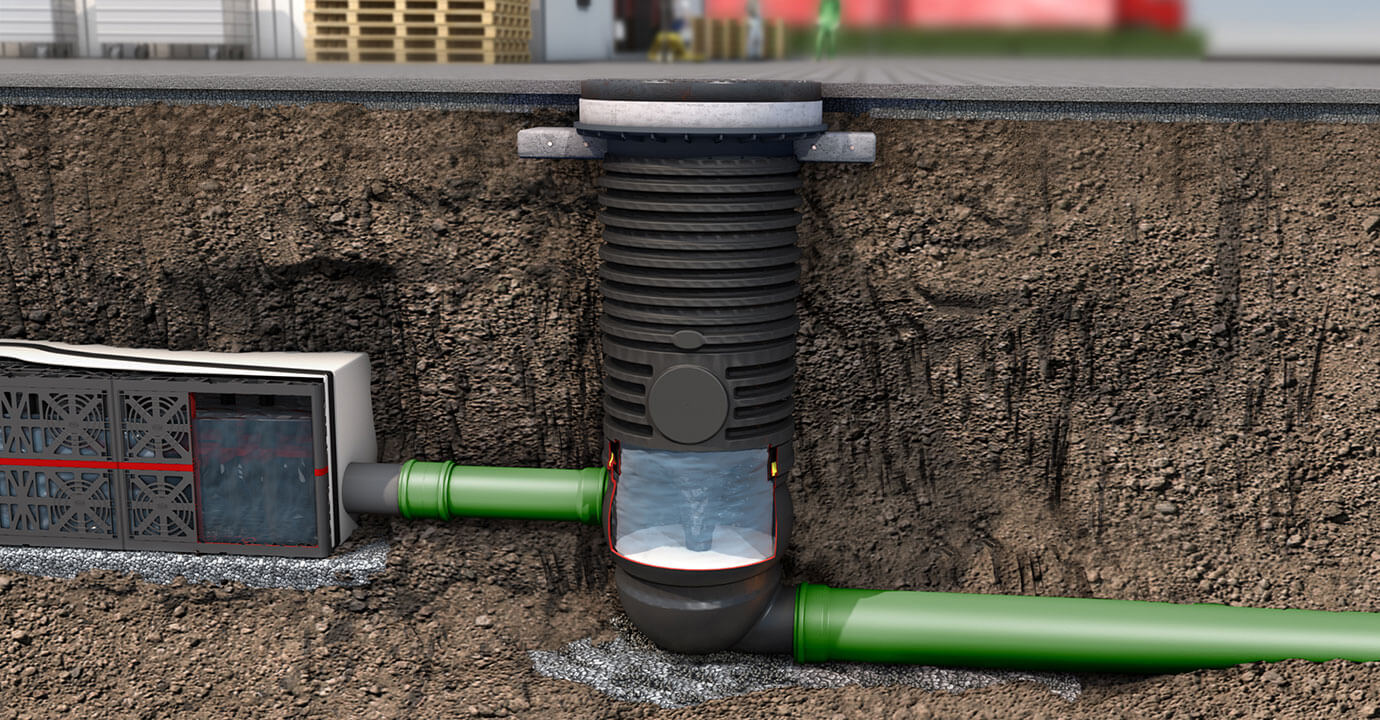

  • Mit Rigolenelementen, eingeschweißt in wasserdichte Kunststoffdichtungsbahnen

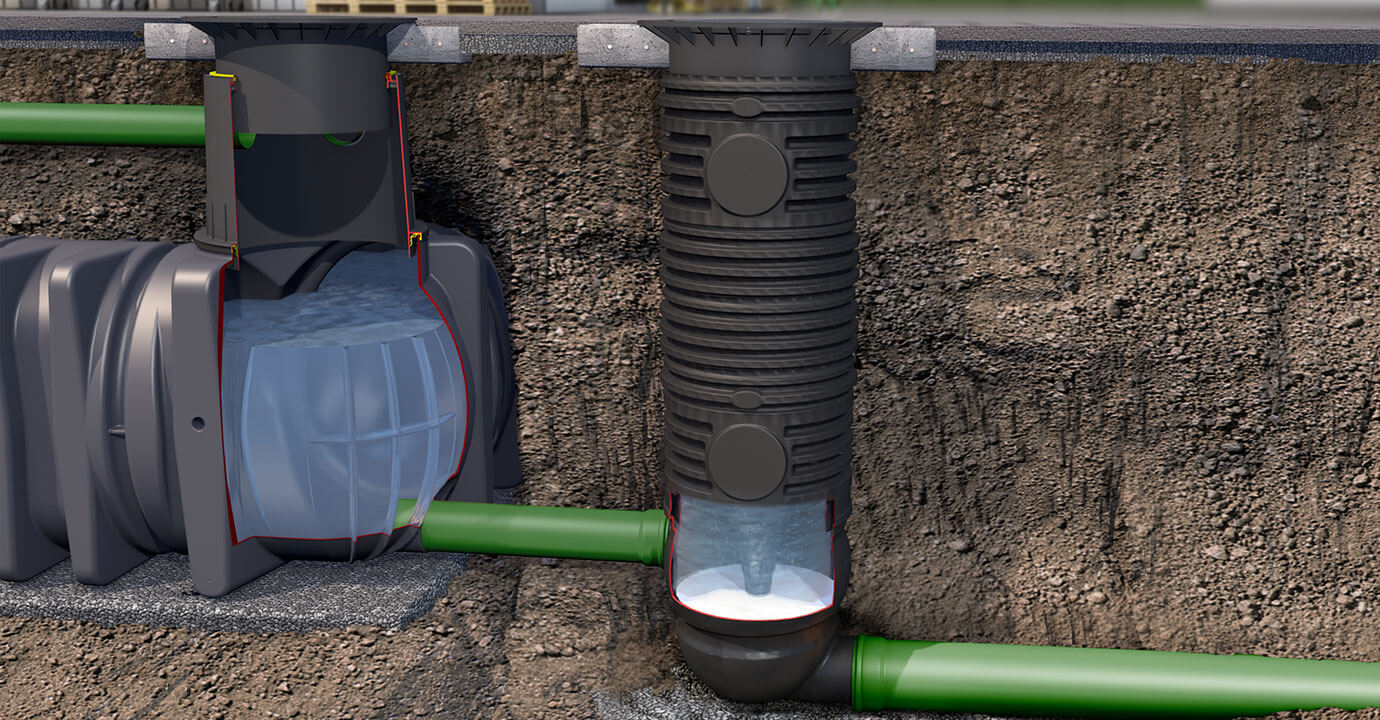

  • Mit GRAF Erdtanks
  • Mit bauseitig vorhandenen Retentionsbehältern

Projektspezifische Auslegung

  • Flexible Anpassung an die örtlichen Gegebenheiten durch GRAF Schachtkomponenten
  • Projektspezifische Bemessung der austauschbaren Blende

Betriebssicher

  • Kein Verschleiß, da keine beweglichen Einzelkomponenten
  • Wartungsarm, da Selbstreinigung durch Wirbelströmung
  • Sehr gute Revisionsfähigkeit

Lieferumfang

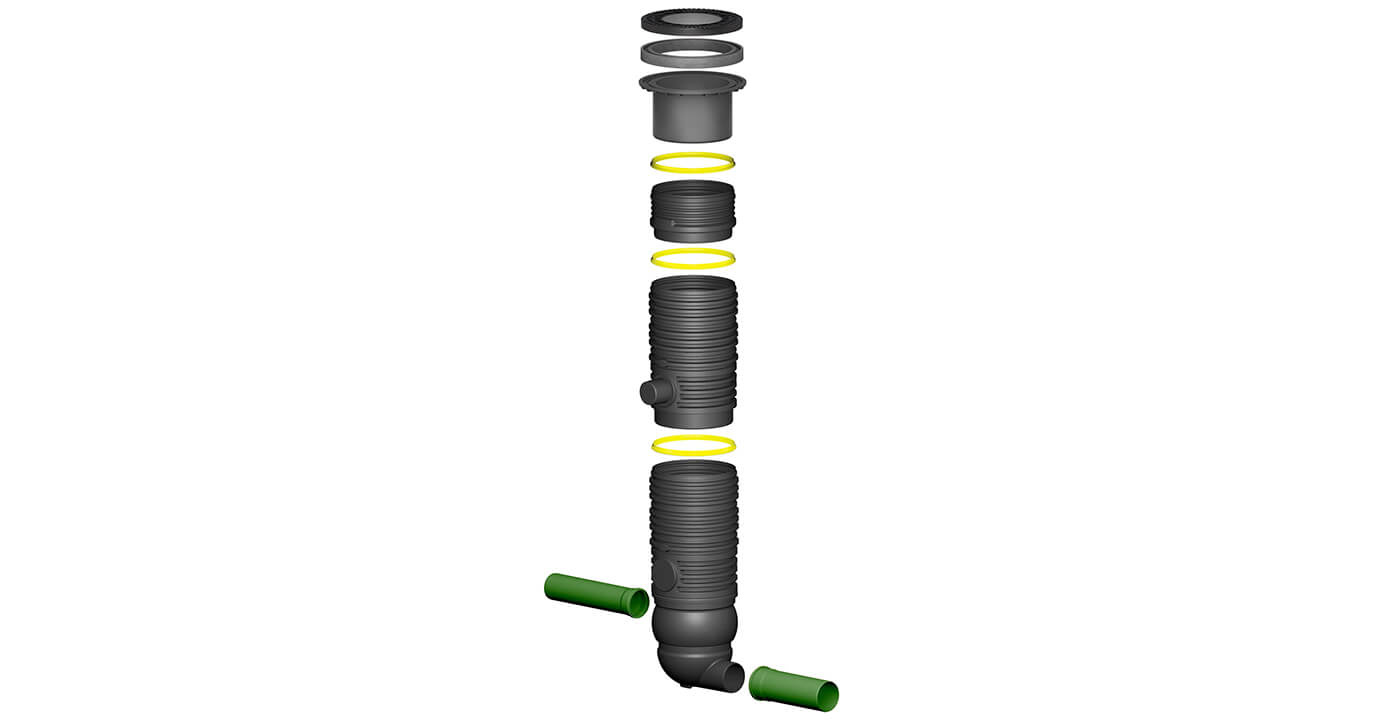

  • Wirbeldrosselschacht inkl. montiertem 1 x VS-Zwischenstück 1000 mm DN630
  • Projektspezifisch bemessene Blende

Größentabelle

Höhe [mm]Gewicht [kg]Länge [mm]Breite [mm]Art.-Nr.Preis [€]merken
181537,02900695340171

berechnete Größe Bezugsquellen anfragen

Technische Daten

Anschluss

Ablauf [mm] 250
Zulauf [mm] 200
