Die Retentionszisterne Carat XXL ist in den Größen von 16.000 bis 122.000 Liter sowie in den Varianten PKW- und LKW-befahrbar erhältlich.

  • Um die Rückhaltung des Regenwassers zu gewährleisten ist je nach Kundenvorgabe ein verzögerter Ablauf in den Kanal mit 0,05 bis 2,0 l / sec. montiert.
  • Wir konstruieren und liefern auch individuelle Sonderlösungen:
    • Größere Ablaufwerte auf Anfrage (über 2,0 l/s)

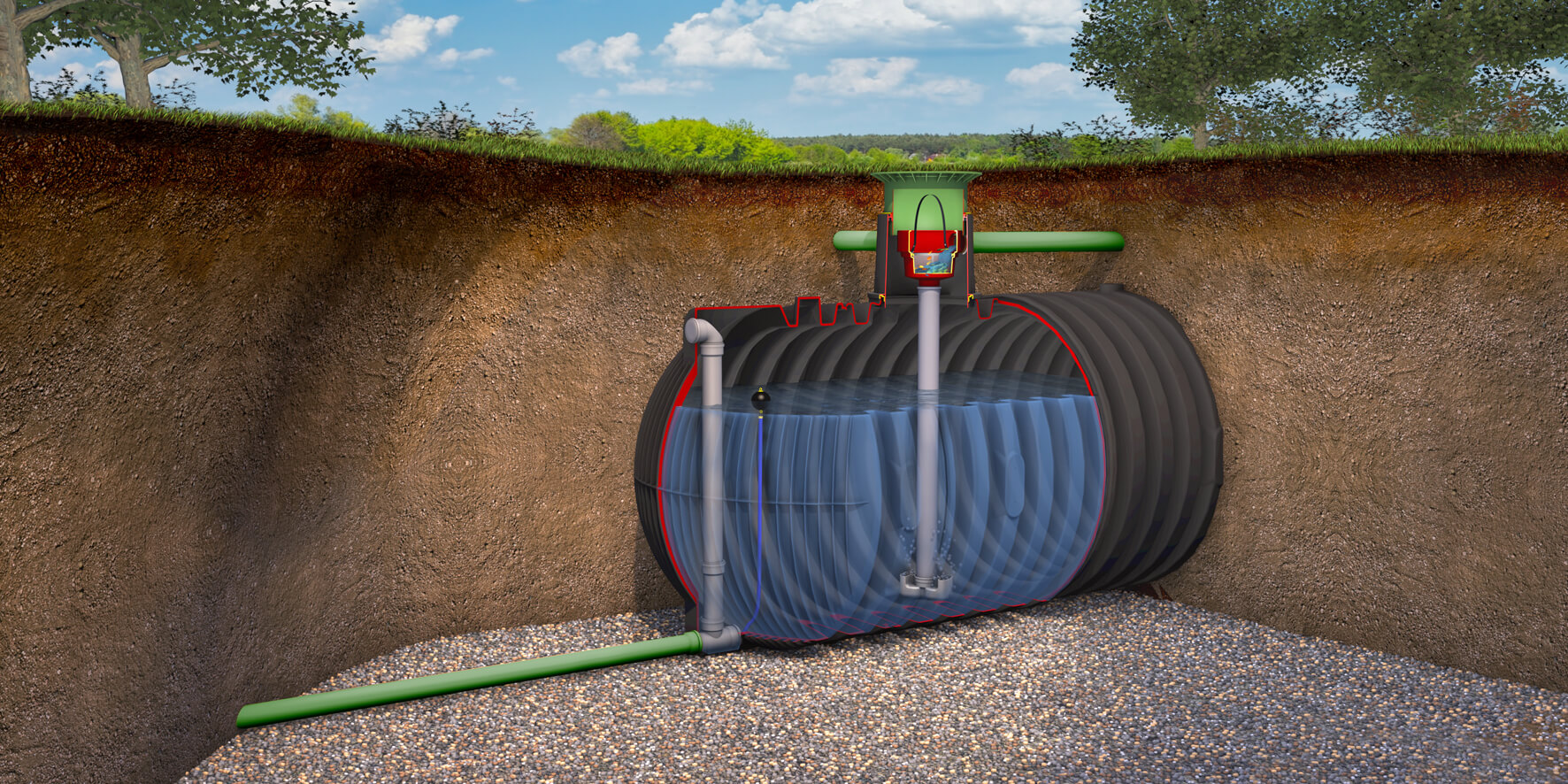

  • Bei starkem Regen steigt der Wasserstand in der Zisterne und wird über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet.
  • Der Kanal und die Klärwerke werden somit entlastet.
  • Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder.
  • In zahlreichen Gemeinden wird diese spezielle Art der Regenwassernutzung vorgeschrieben oder gefördert.
  • Passende Abdeckung muss separat mitbestellt werden (Zubehör)

Vorteile Retentionszisterne Carat XXL:

  • Einzigartige Stabilität und Passgenauigkeit der Komponenten
  • Lkw-befahrbar bis SLW 40
  • Lkw-befahrbar bis SLW 60 mit Teleskop-Domschacht 600 Universal (Zubehör) in Verbindung mit Lastverteilerplatte (bauseits)
  • Drehbarer Tankdom zur problemlosen Ausrichtung zu den Anschlussleitungen
  • Einfache Anpassung an Geländeoberkante durch teleskopierbaren/neigbaren Teleskop-Domschacht
  • Domöffnung 800 mm (gemäß DIN) mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Inkl. serienmäßigen Lippendichtungen für leichten Anschluss
  • Leichter Transport durch geringeres Gewicht als Beton und Stahl
  • Grundwasserstabil bis Tankmitte beim 800 mm Erdüberdeckung durch extrem stabile Konstruktion
  • Serienmäßig mit Anschlüssen in DN160 ausgestattet. Bei Bedarf kann der Tankkörper mit Anschlussstutzen bis DA315, wahlweise an Tankdom oder Stirnseite, versehen werden. Am Tankdom sind Anschlussstutzen bis DA400 möglich.
  • Optional mit zweitem Tankdom
  • Bis 76.000 l Volumen ohne Sondertransport möglich
  • Investitionssicherheit durch 30 Jahre Garantie

Lieferumfang:

  • Erdtank Carat XXL

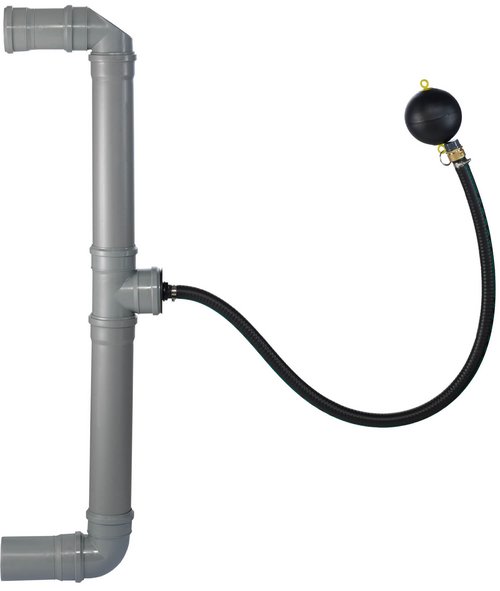

  • Retentions-Set: - Schwimmende Abflussdrossel, - Ablaufgarnitur mit Notüberlauf Anschluss DN160

Nicht im Lieferumfang enthalten (muss separat mitbestellt werden):

  • Passende Abdeckung
  • Carat XL/XXL Retention Ausbaupaket 2

Vorteile

Durchdacht bis ins Detail

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Größentabelle

Volumen [l]Länge/Tiefe [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]Warenkorb
16000459025003160770380500
220006230250031601025380501
260007200250031601125380502
320008555250031601370380503
360009525250031601470380504
4200010880250031601715380505
4600011850250031601815380506
5200013205250031602060380507
5600014175250031602160380508
6200015530250031602405380509
6600016500250031602505380510
7200017855250025502750380511
7600018825250031602850380512
8200020180250031603095380513
8600021150250031603195380514
9200022505250031603440380515
9600023475250031603540380516
10200024830250031603785380517
10600025800250031603885380518
11200027155250031604130380519
11600028125250031604230380550
12200029480250031604475380551

berechnete Größe Warenkorb anzeigen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800 - 1500
max. Achslast [t] 13,5
max. Fahrzeuggewicht [t] 40
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 800 - 1500

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
