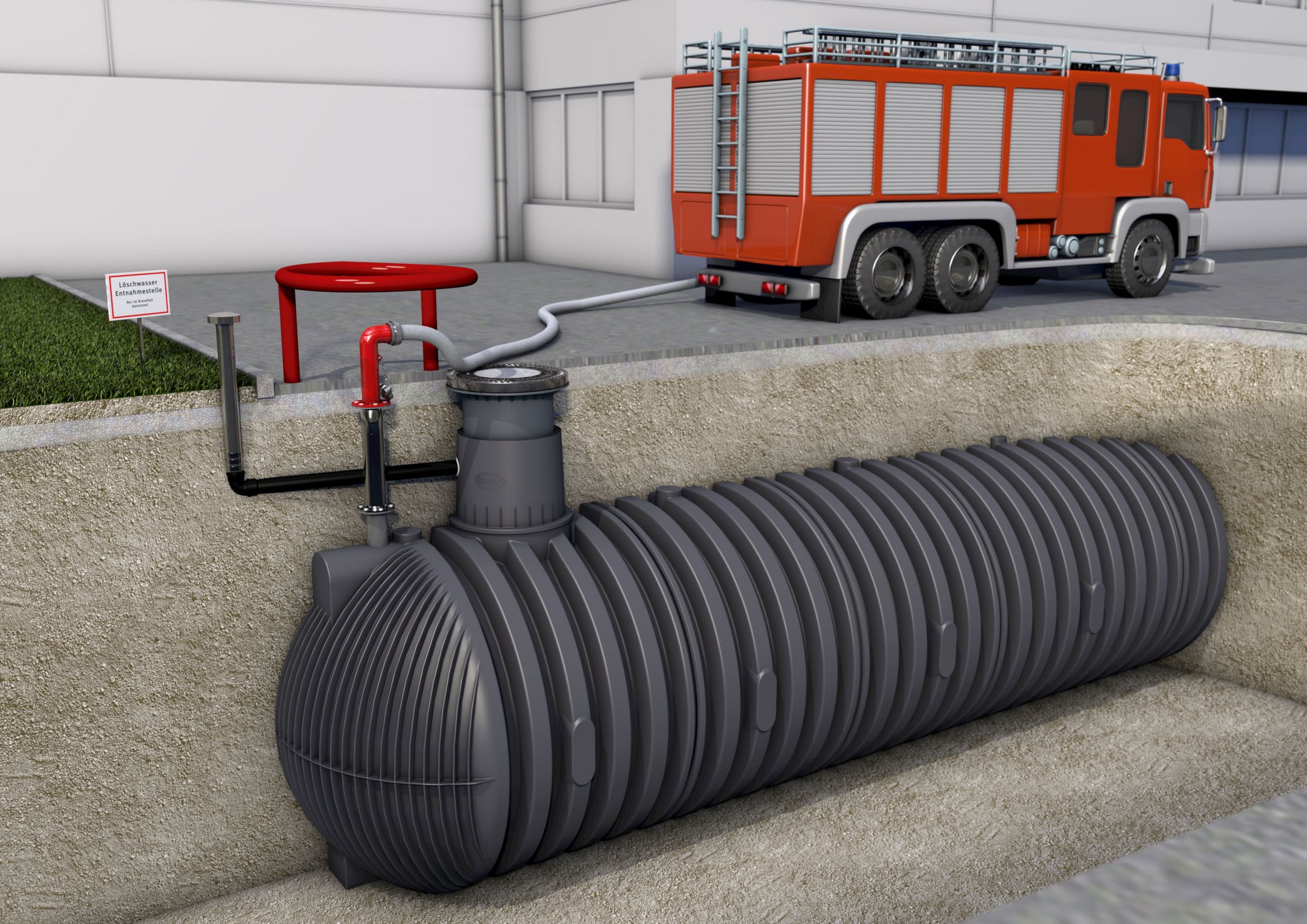

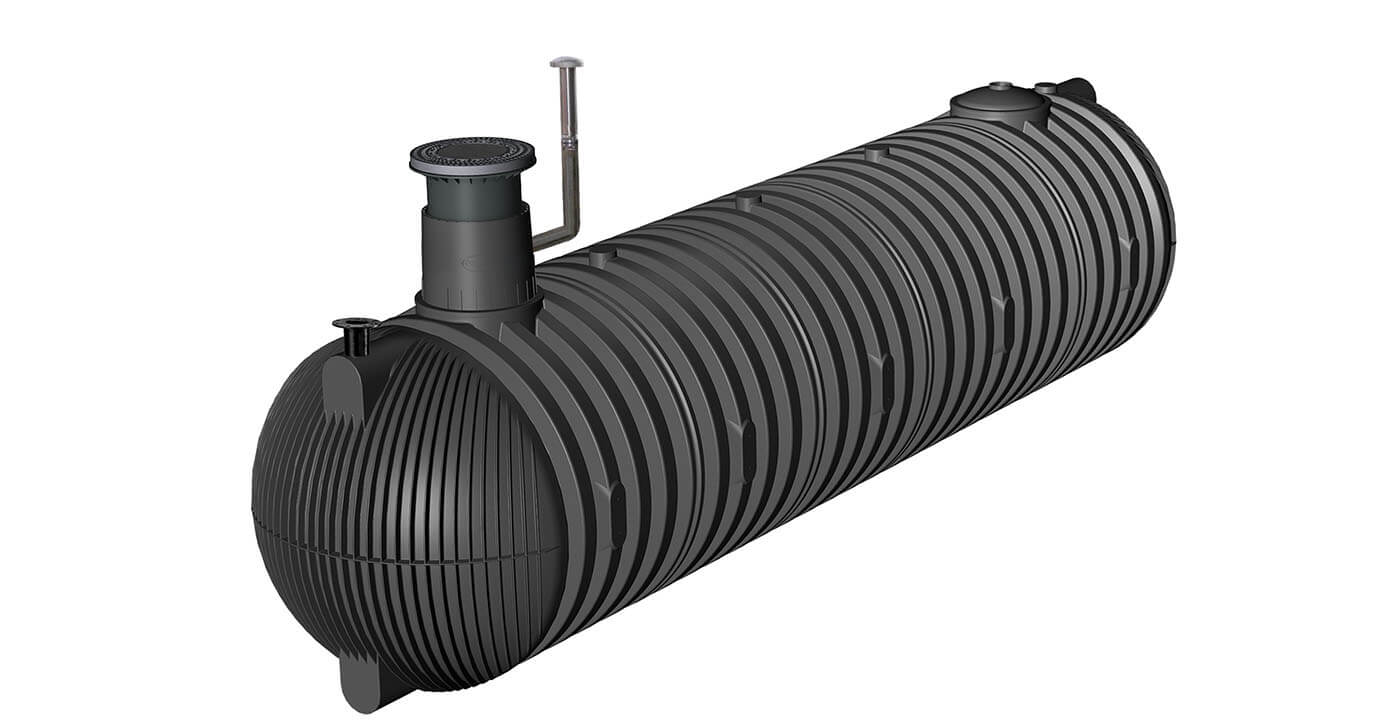

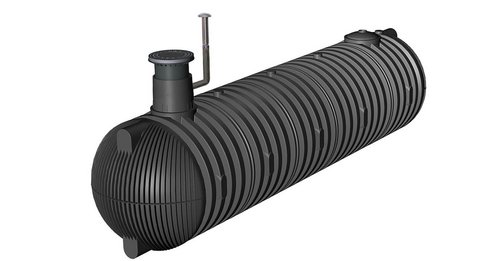

Der Löschwasserbehälter Carat XXL ist in den Größen von 16.000 bis 122.000 Liter und LKW-befahrbar erhältlich.

  • Komplettsystem, inkl. aller Zubehörteile, ähnlich DIN 14230
  • LKW-befahrbar bis SLW 60 mit Teleskop-Domschacht LKW in Verbindung mit Lastverteilerplatte
  • Einstieg in den Behälter problemlos über den Domschacht möglich

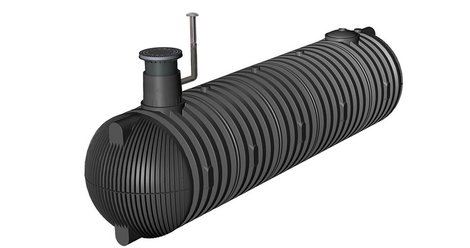

  • Große Volumina durch individuelle Erweiterung/Verbindung mehrerer Behälter möglich
  • Befüllung mit Trink- oder Regenwasser möglich
  • Individuelle Anpassung an Geländeniveau (Erdüberdeckung / Neigungswinkel)
  • Hebegurte als Entladehilfe werden werksseitig montiert und mitgeliefert

Vorteile Löschwasserbehälter Carat XXL:

  • Höchste Stabilität durch modernste Fertigung
  • Drehbarer Tankdom zur problemlosen Ausrichtung zu den Anschlussleitungen
  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Grundwasserstabil bis Tankmitte durch extrem stabile Konstruktion
  • Geringeres Gewicht als Beton und Stahl
  • Anschlussflächen DN110/160/200, optional mit Anschluss bis DN315
  • Optional mit zweitem Tankdom
  • Bis 76.000 l Volumen ohne Sondertransport möglich
  • Investitionssicherheit durch 30 Jahre Garantie

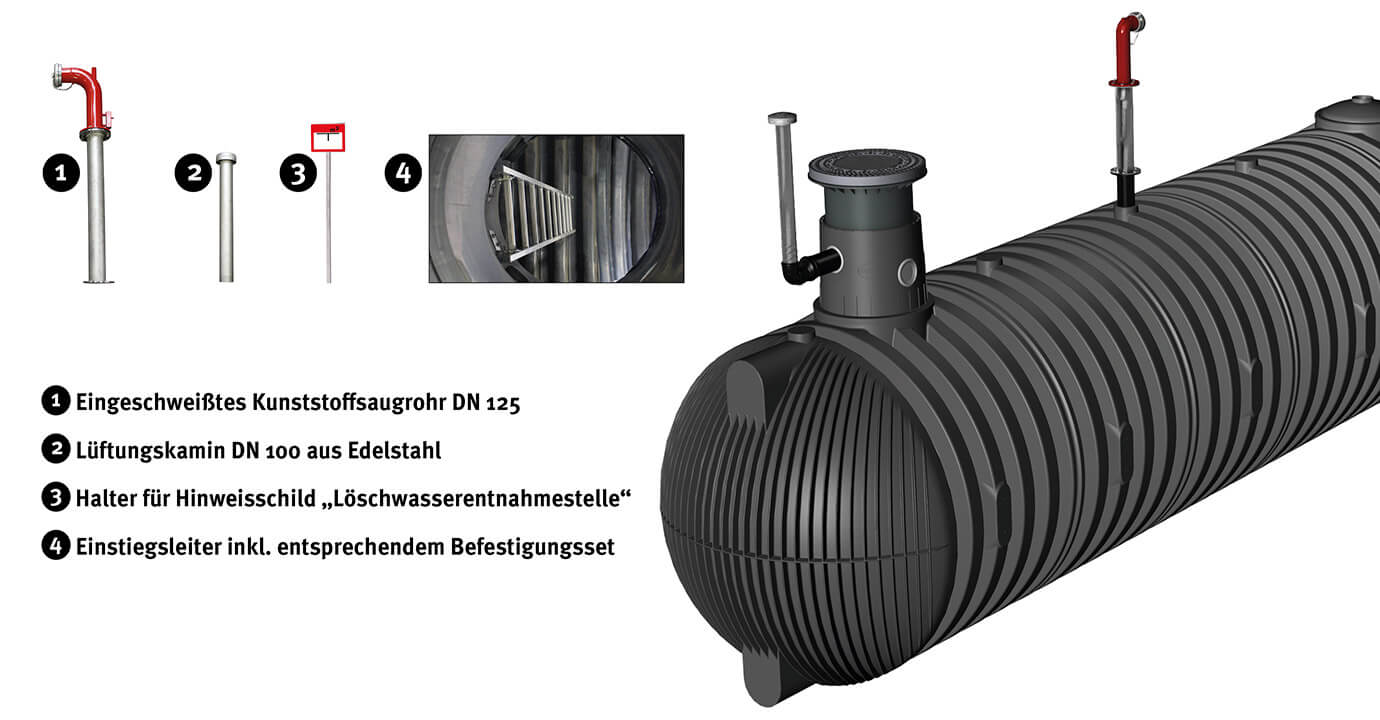

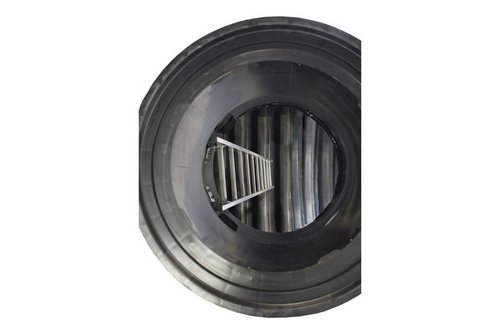

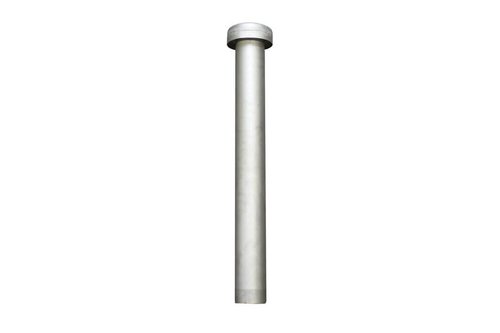

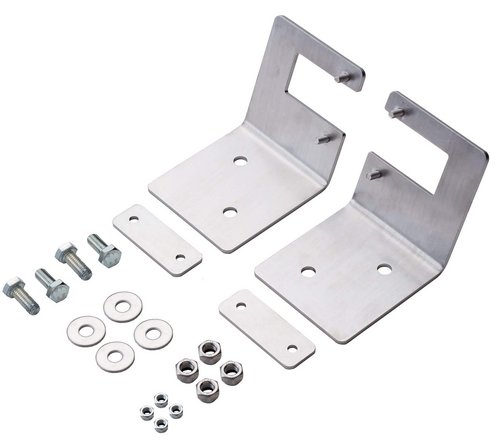

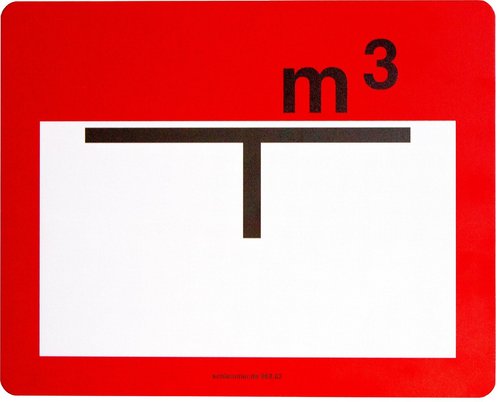

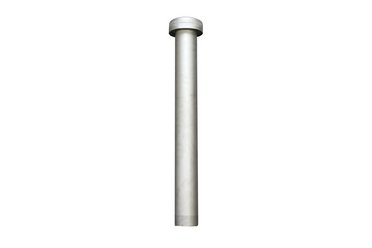

Lieferumfang: Löschwasserbehälter Carat XXL, Teleskop-Domschacht Lkw für bauseitige Abdeckung, Eingeschweißtes Kunststoffsaugrohr DN125 (Durchmesser innen: 125 mm) mit Flansch, Saugkorb aus Edelstahl und Antiwirbelplatte, inklusive Saugrohr Verlängerungsstück DN125 (Durchmesser innen: 125 mm) aus Edelstahl mit Flansch, Löschwasser-Sauganschluss mit Peilstutzen und A-Festkupplung nach DIN 14244, Lüftungskamin DN110 (Durchmesser innen: 110 mm) aus Edelstahl mit Haube und insektensicherem Sieb für senkrechten Einbau, Aluminium-Einstiegsleiter inkl. entsprechendem Befestigungsset zur Montage im Tankdom, Halter mit Pfosten aus Edelstahl inklusive Hinweisschild nach DIN 4066-B2

Vorteile

Durchdacht bis ins Detail

Grundwasserstabil
Grundwasserstabil
Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Leichter als Beton oder Stahl
Leichter als Beton oder Stahl
Leichter als Beton oder Stahl

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Vormontiertes Komplettsystem inkl. aller Zubehörteile in Anlehnung an DIN 14230. Dies spart Zeit und Kosten bei der Installation vor Ort.

Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Leichter als Beton oder Stahl

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Anschlussfertig

Vormontiertes Komplettsystem inkl. aller Zubehörteile in Anlehnung an DIN 14230. Dies spart Zeit und Kosten bei der Installation vor Ort.

Größentabelle

Volumen [l]Nutzvolumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
1600014400459025003160750380050
22000198006230250031601000380051
26000234007200250031601100380052
32000288008440250031601380380053
36000324009410250031601480380054
420003780010680250031601770380055
460004140011650250031601870380056
520004680012920250031602160380057
560005040013890250031602260380058
620005580015160250031602550380059
660005940016130250031602650380060
720006480017400250025502940380061
760006840018370250031603040380062
820007380019640250031603330380063
860007740020610250031603440380064
920008280021880250031603730380065
960008640022850250031603830380066
1020009180024120250031604120380067
1060009540025090250031604220380068
11200010080026360250031604510380069
11600010440027330250031604610380070
12200010980028600250031604900380071

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800 - 1500
max. Achslast [t] 13,5
max. Fahrzeuggewicht [t] 40
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 800-1500
Eintauchtiefe ins Grundwasser bis Tankmitte

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
