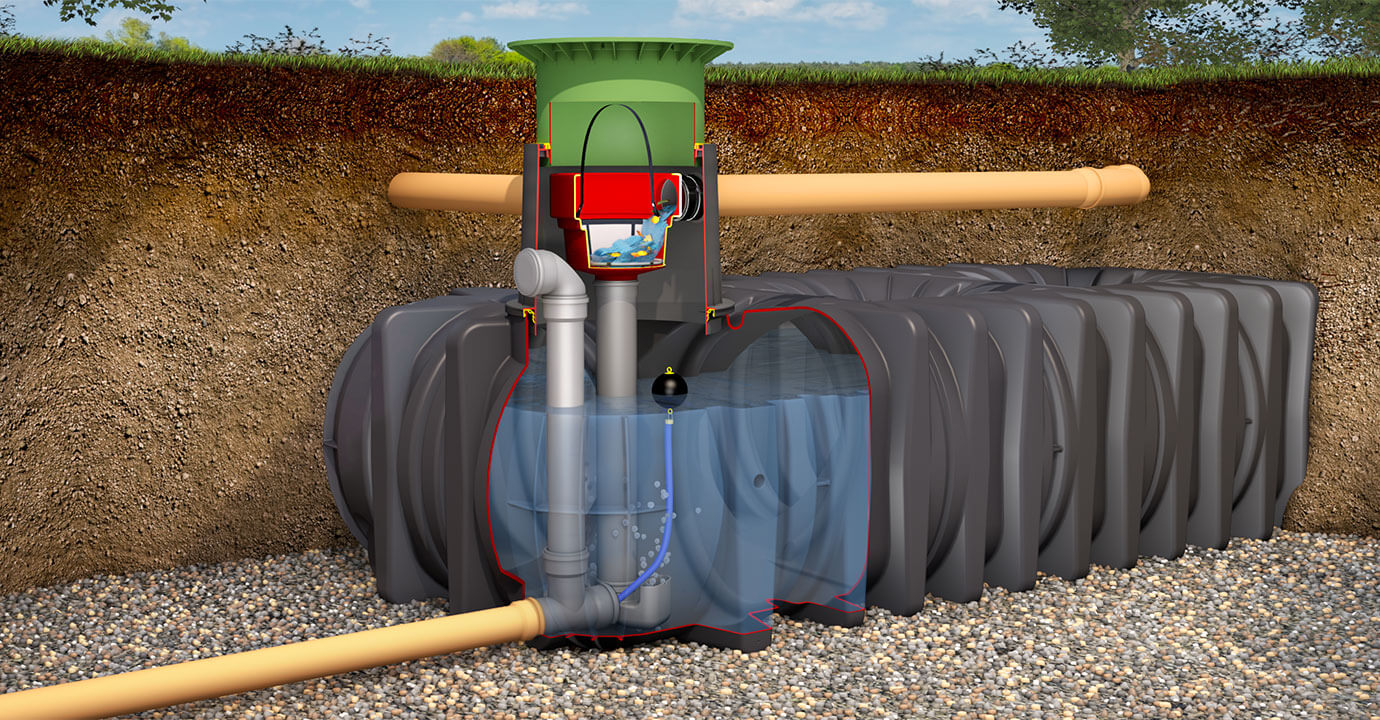

Retentionszisterne zur Regenwasserrückhaltung und Kanalentlastung

  • Um die Rückhaltung des Regenwassers zu gewährleisten ist je nach Kundenvorgabe ein verzögerter Ablauf in den Kanal mit 0,05 bis 2,0 l / sec. montiert.
  • Wir konstruieren und liefern auch individuelle Sonderlösungen:
    • Größere Ablaufwerte auf Anfrage (über 2,0 l/s)
  • Bei starkem Regen steigt der Wasserstand in der Zisterne und wird über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet.
  • Der Kanal und die Klärwerke werden somit entlastet.
  • Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder.
  • In zahlreichen Gemeinden wird diese spezielle Art der Regenwassernutzung vorgeschrieben oder gefördert.

Vorteile Flachtank Platin XXL:

  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Drehbarer Tankdom für einfache Ausrichtung der Anschlussleitungen
  • LKW-befahrbar bis 30 t Fahrzeuggewicht mit Teleskop-Domschacht LKW in Verbindung mit Lastverteilerplatte
  • Flexibler Anschluss bis DN315
  • Anschlussöffnungen mit vormontierten Lippendichtungen DN160
  • Tankhöhe nur 125 cm
  • Anschlussstutzen bis DN200, am Tankdom bis DN315
  • Investitionssicherheit durch 30 Jahre Garantie

Lieferumfang:

  • Flachtank Platin XXL
  • Retentions-Set: - Schwimmende Abflussdrossel, - Ablaufgarnitur mit Notüberlauf Anschluss DN110

Nicht im Lieferumfang enthalten (muss separat mitbestellt werden):

  • Passende Abdeckung
  • Platin XL/XXL Retention Ausbaupaket 2

Vorteile

Durchdacht bis ins Detail

Geringe Einbautiefe
Geringe Einbautiefe
Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

Geringe Einbautiefe

Durch die minimale Einbautiefe sparen Sie beim Einbau Zeit und Kosten.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 200 möglich.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
20000940522501910890391300
2500011580225019101140391301
3000014265225019101355391302
3500016510225019101570391303
4000018430225019101750391304
4500021030225019102000391305
5000022935225019102180391306
5500025195225019102395391307
6000027795225019102645391308
6500029700225019102825391309

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 700 - 1300
max. Achslast [t] 2,2
max. Fahrzeuggewicht [t] 3,5
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 700 - 1500
Eintauchtiefe ins Grundwasser bis Tankschulter

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Abmessungen

Innen Ø Tankdom [mm] 650
