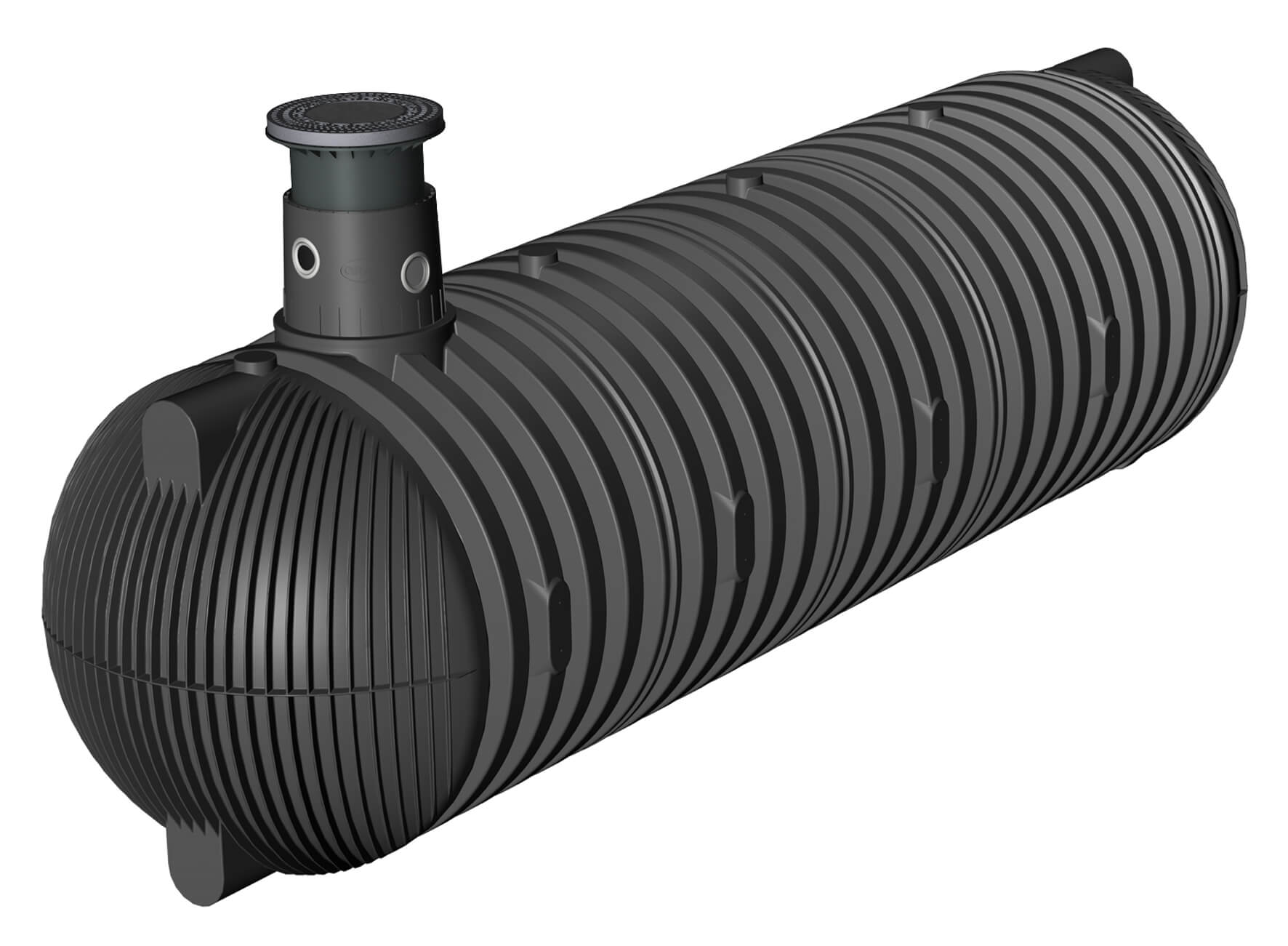

Der Sammelbehälter Carat XXL ist in den Größen von 16.000 bis 56.000 Liter sowie in den Varianten PKW- und LKW-befahrbar erhältlich. Weitere Größen bis 122.000 Liter auf Anfrage.

  • Speziell für Fahrsilos in der Landwirtschaft
  • Einsatz in Wasserschutzgebieten
  • Ebenfalls geeignet für Kompost- und Grüngut auf Bauhöfen
  • Höchste Stabilität durch modernste Fertigung
  • Drehbarer Tankdom zur problemlosen Ausrichtung zu den Anschlussleitungen
  • PKW- oder LKW-befahrbar (in Verbindung mit Teleskop Guss oder LKW)
  • LKW-befahrbar bis SLW 40
  • Grundwasserstabil bis Tankmitte durch extrem stabile Konstruktion
  • Geringeres Gewicht als Beton und Stahl
  • Zahlreiche Anschlussflächen DN110/160/200, optional mit Anschluss bis DN315
  • Optional mit zweitem Tankdom
  • Bis 76.000 l Volumen ohne Sondertransport möglich
  • Investitionssicherheit durch 30 Jahre Garantie

Vorteile

Durchdacht bis ins Detail

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

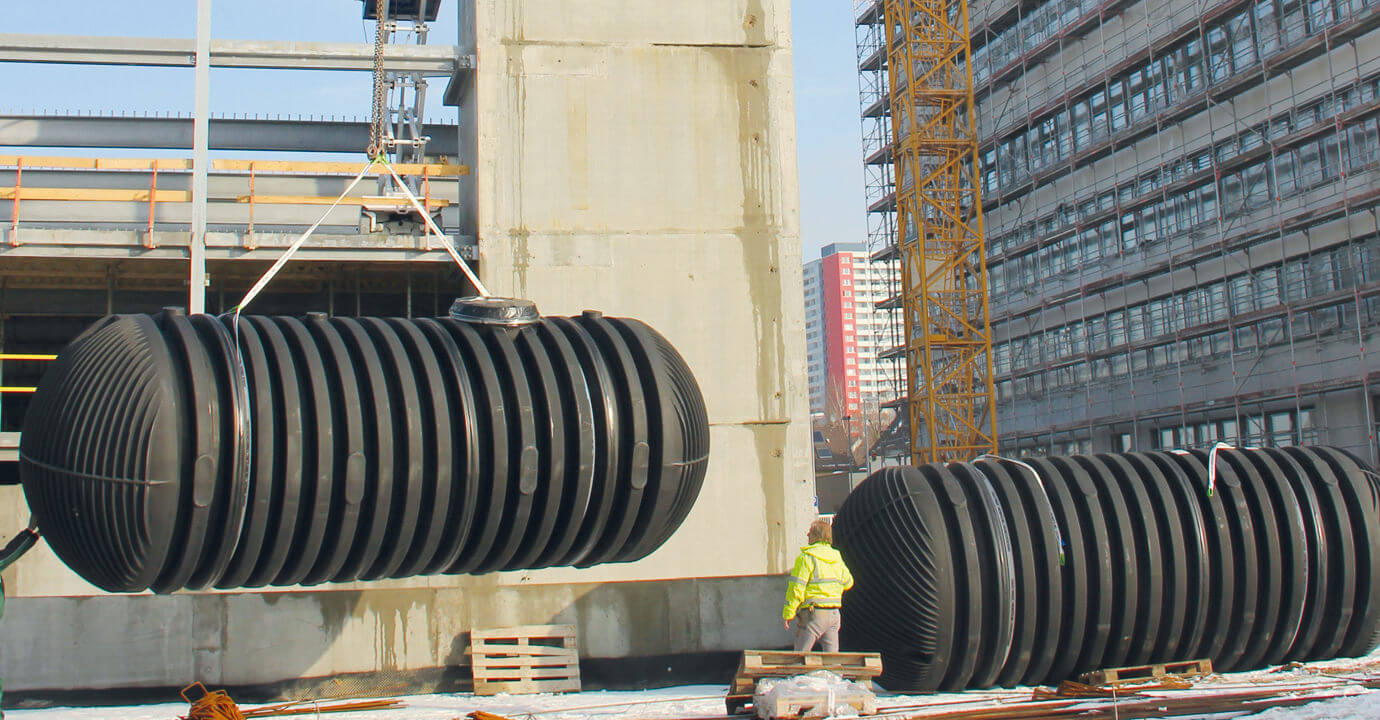

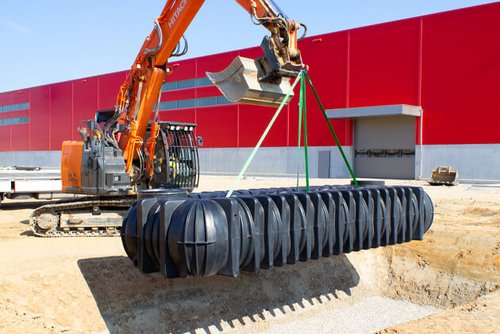

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil
Grundwasserstabil
Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

360° drehbarer Tankdom
360° drehbarer Tankdom
360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Optional mit zweitem Tankdom
Optional mit zweitem Tankdom
Optional mit zweitem Tankdom

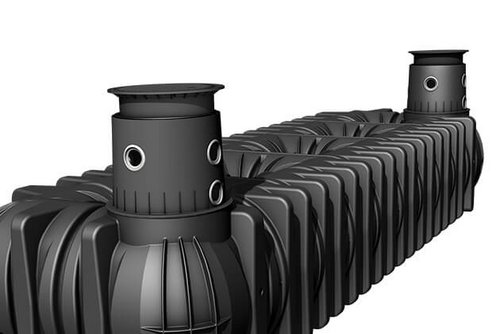

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Abgedichtet bis Geländeoberkante
Abgedichtet bis Geländeoberkante
Abgedichtet bis Geländeoberkante

Das Eindringen von Sickerwasser kann die Wasserqualität beeinträchtigen. Daher sind unsere Tank- und Filterlösungen abgedichtet bis zur Geländeoberkante.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

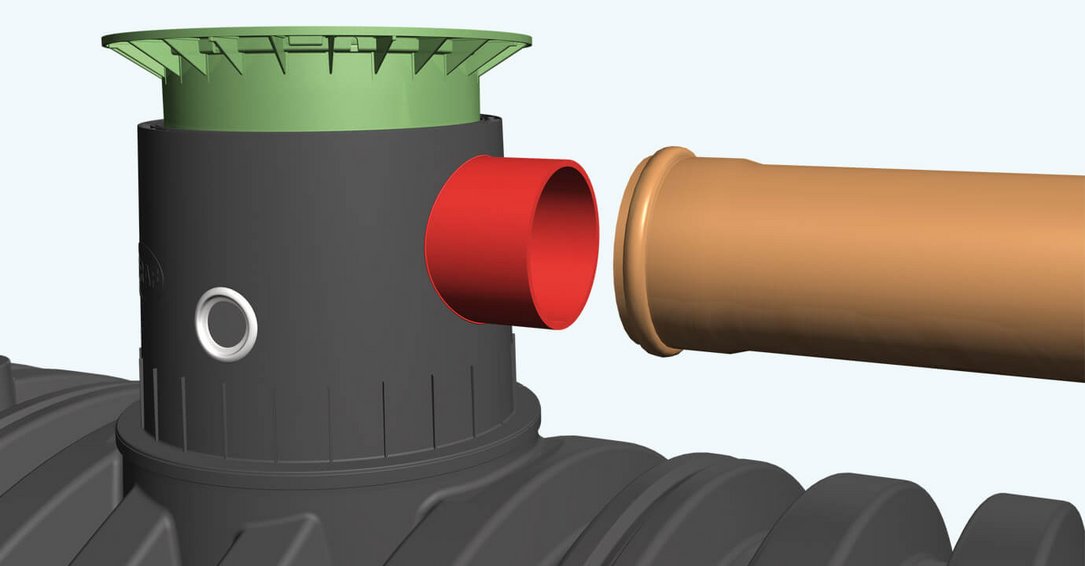

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Optional mit zweitem Tankdom

Der GRAF XXL Tank kann optional mit einem zweitem Tankdom ausgestattet werden.

Abgedichtet bis Geländeoberkante

Das Eindringen von Sickerwasser kann die Wasserqualität beeinträchtigen. Daher sind unsere Tank- und Filterlösungen abgedichtet bis zur Geländeoberkante.

Anschlussfertig

Die Anschlussdichtungen sind bei GRAF Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 300 möglich.

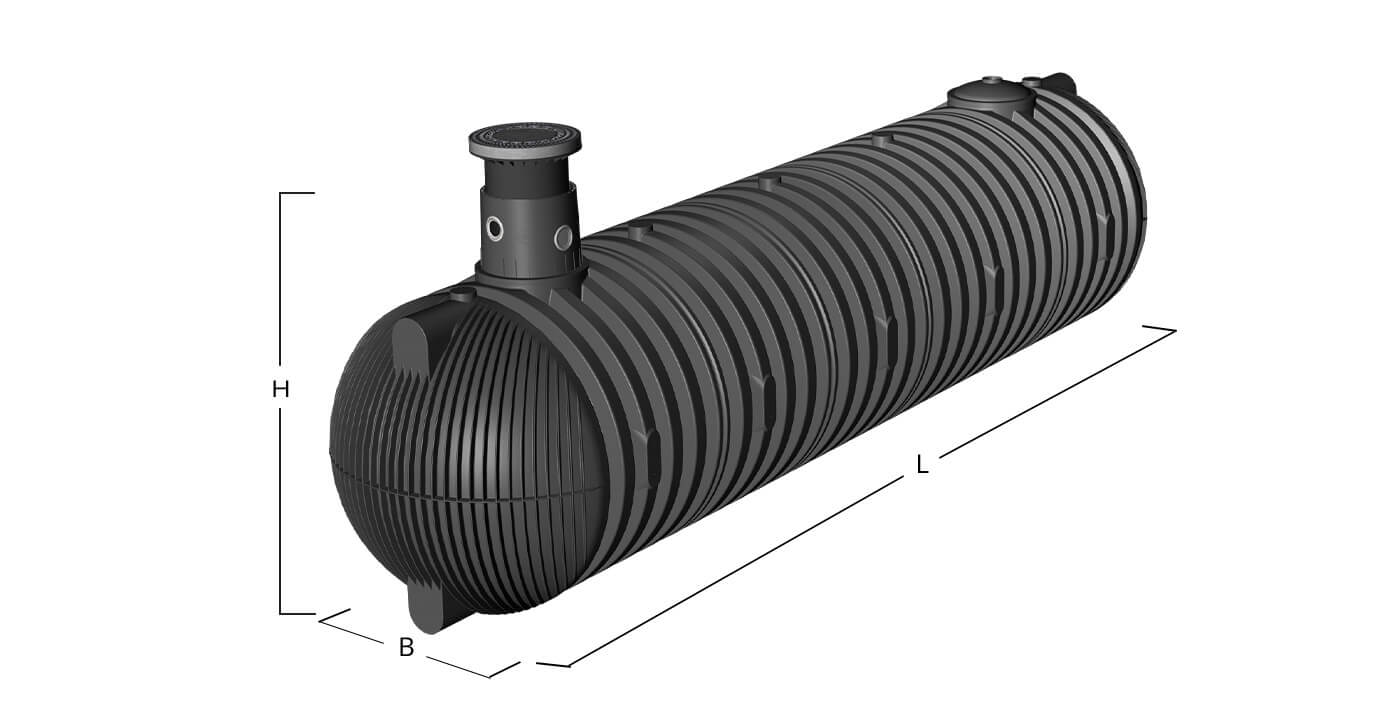

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
16000459025003160770105105
220006230250031601025105106
260007200250031601125105107
320008440250031601405105108
360009410250031601500105109
4200010680250031601800105110
4600011650250031601890105111
5200012920250031602185105112
5600013890250031602280105113

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800 - 1500
max. Achslast [t] 8
max. Fahrzeuggewicht [t] 40

Grundwassereinbau

Grundwasserstabilität bis Tankmitte

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 1500

Allgemein

Garantiedauer (Jahre) 30

Abmessungen

Innen Ø Tankdom [mm] 650
