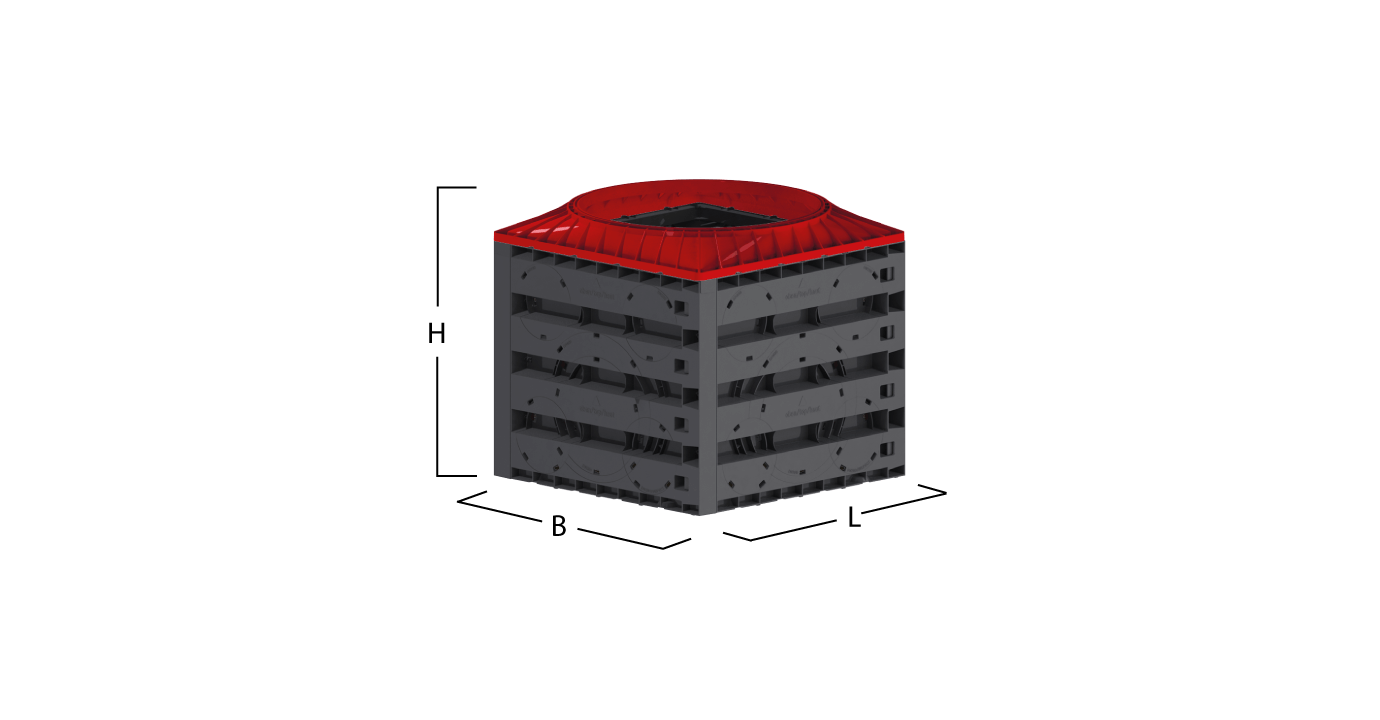

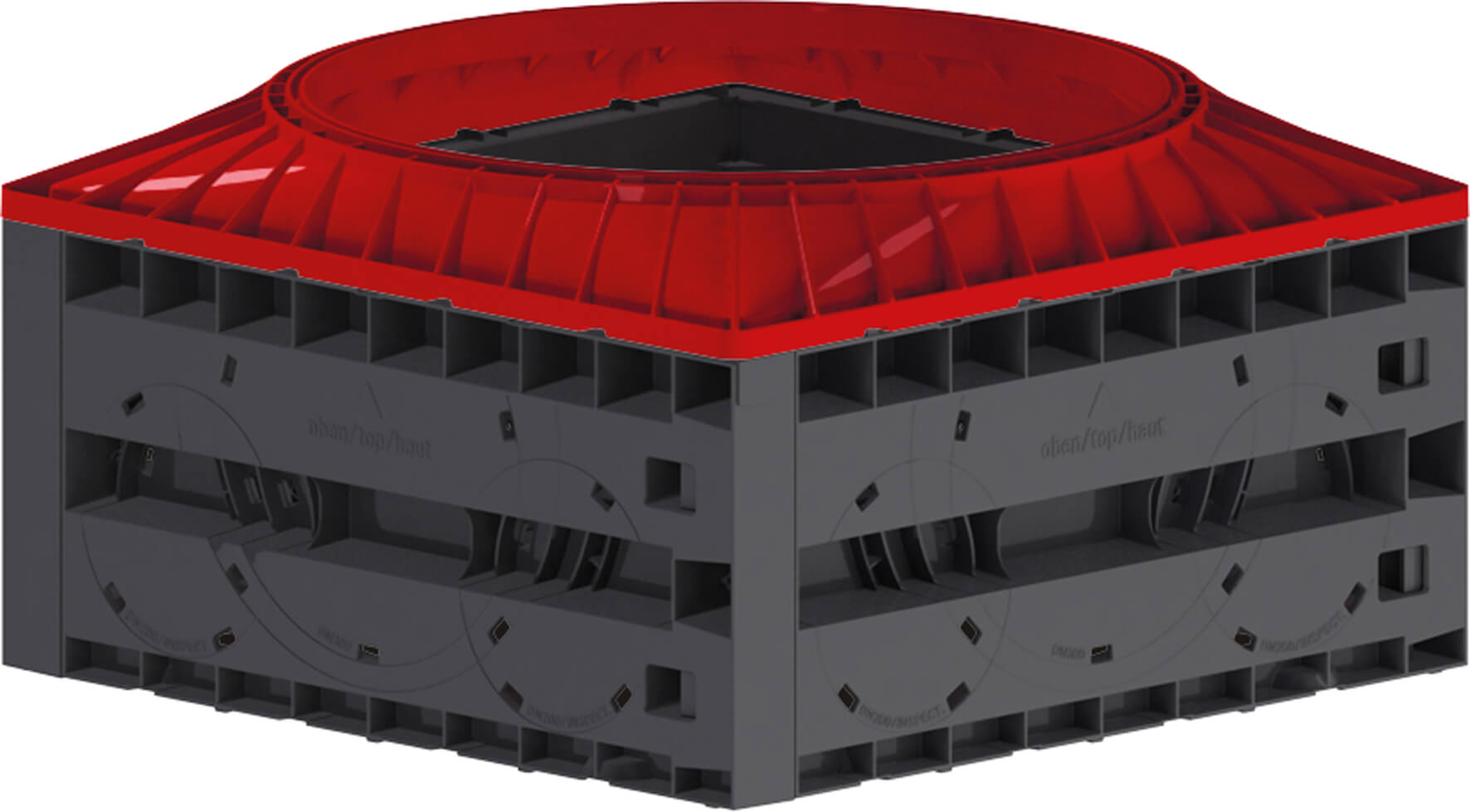

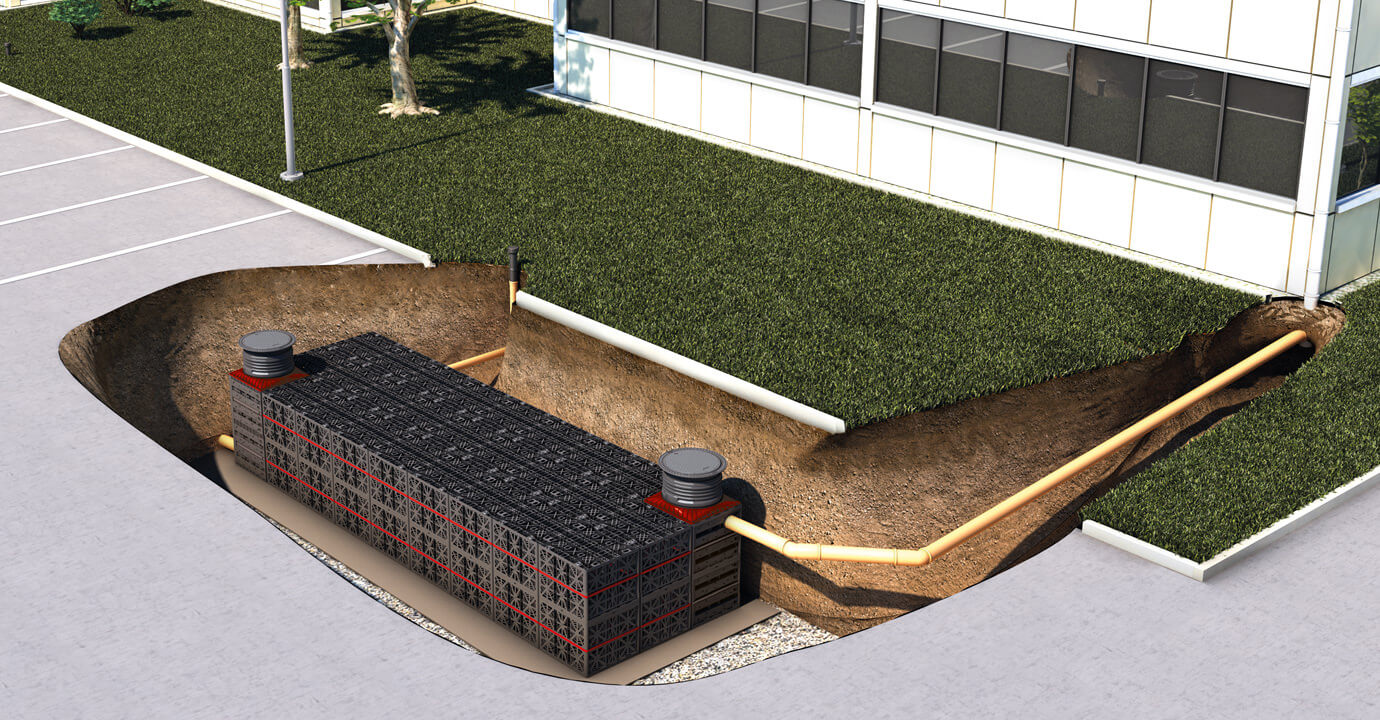

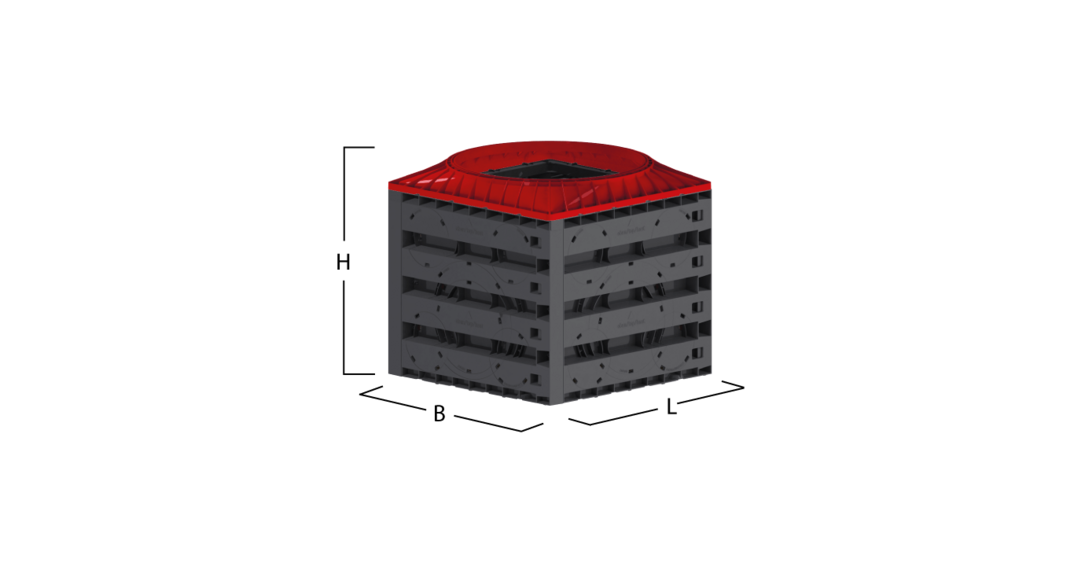

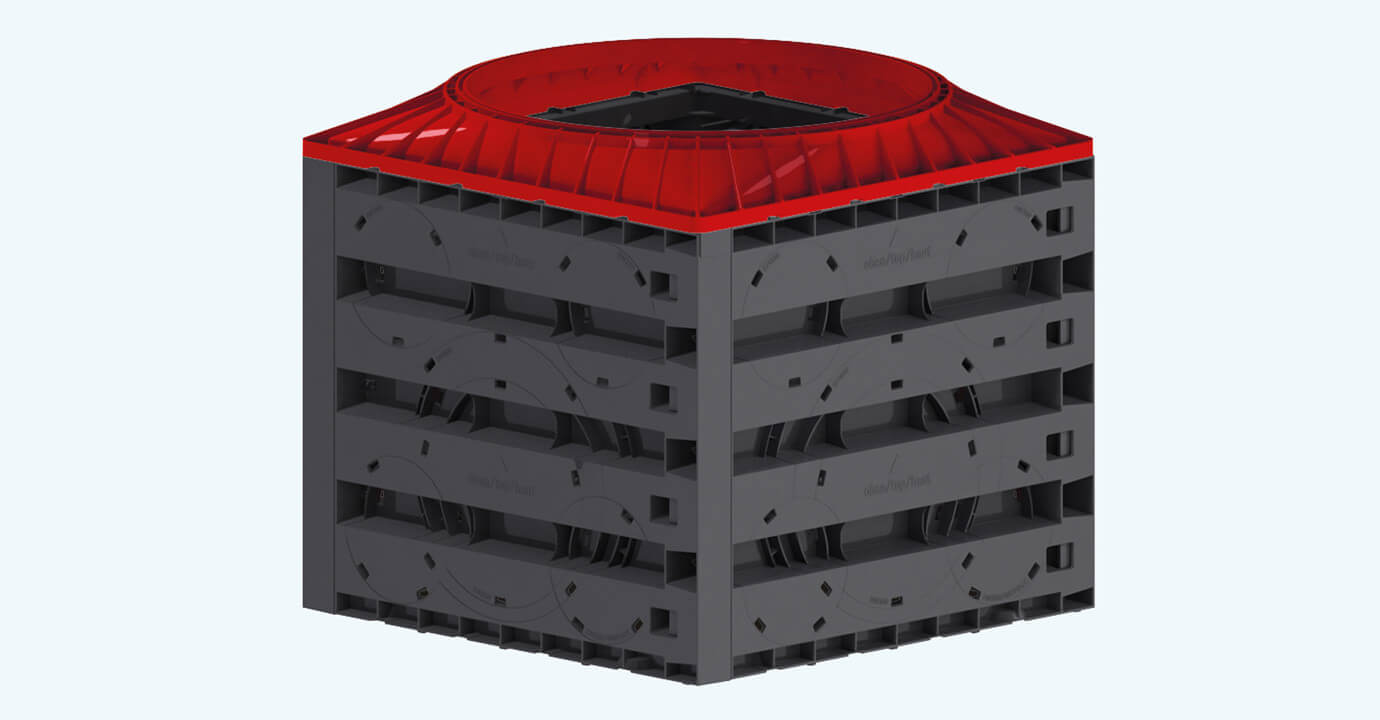

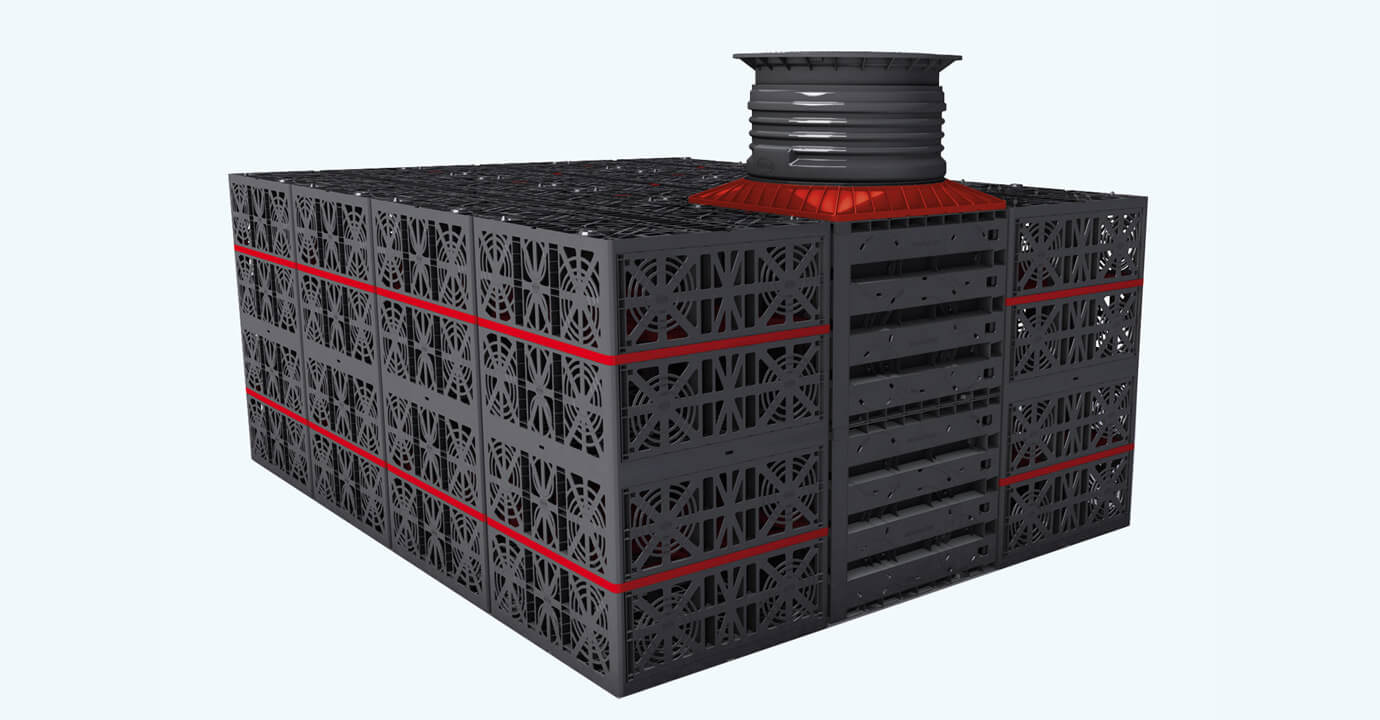

Das Vario 800 Schachtsystem lässt sich direkt in ein Versickerungs-oder Rückhaltesystem mit EcoBloc Inspect 420 bzw. EcoBloc Inspect 230 Rigolenkörpern einsetzen. Die Anschlussflächen der Inspektionskanäle im Vario 800 Schachtsystem sind passgenau auf das EcoBloc Inspect System abgestimmt.

  • Voll integrierbarer Schacht, daher kein zusätzlicher Aushub notwendig
  • Vielfältig einsetzbar (z. B. als Zulauf-, Retentions- oder Kontrollschacht)
  • An beliebiger Stelle im Raster der Rigole positionierbar

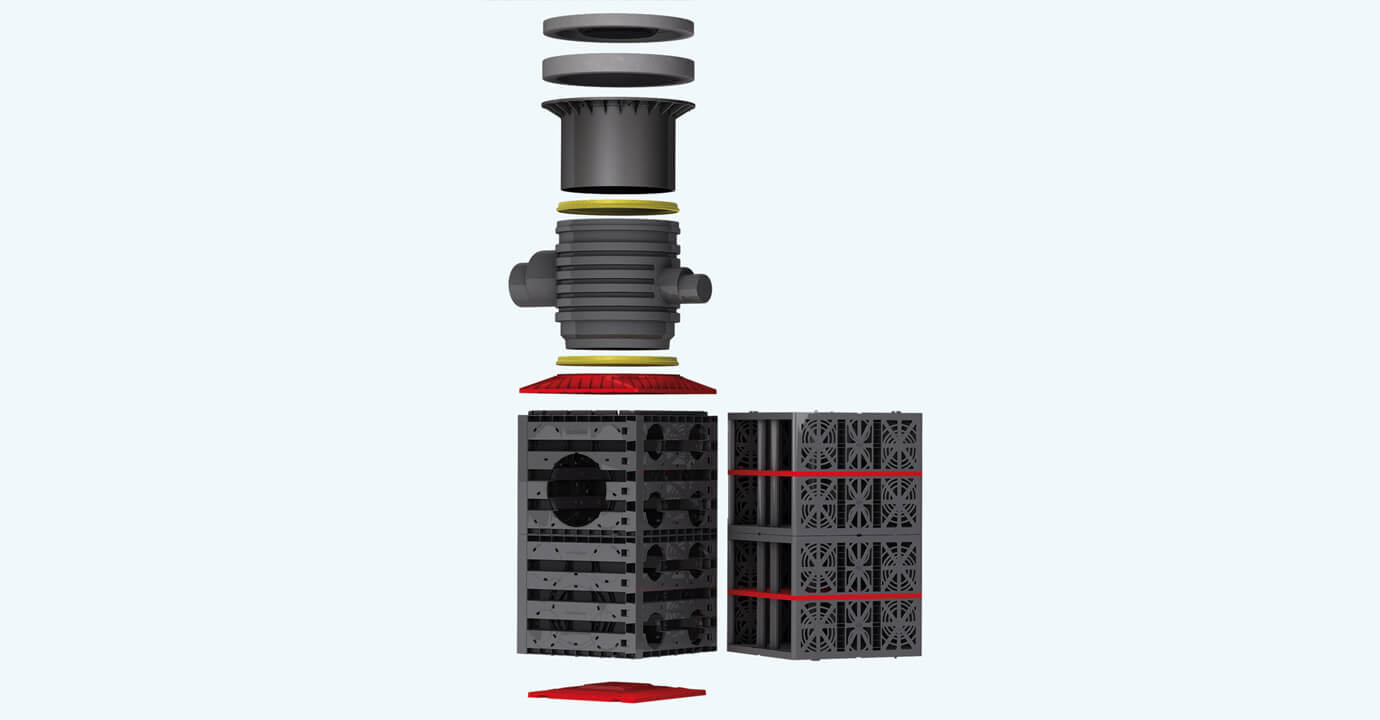

  • Kombinierbar mit den bewährten GRAF Abdeckungen und Schachtkomponenten

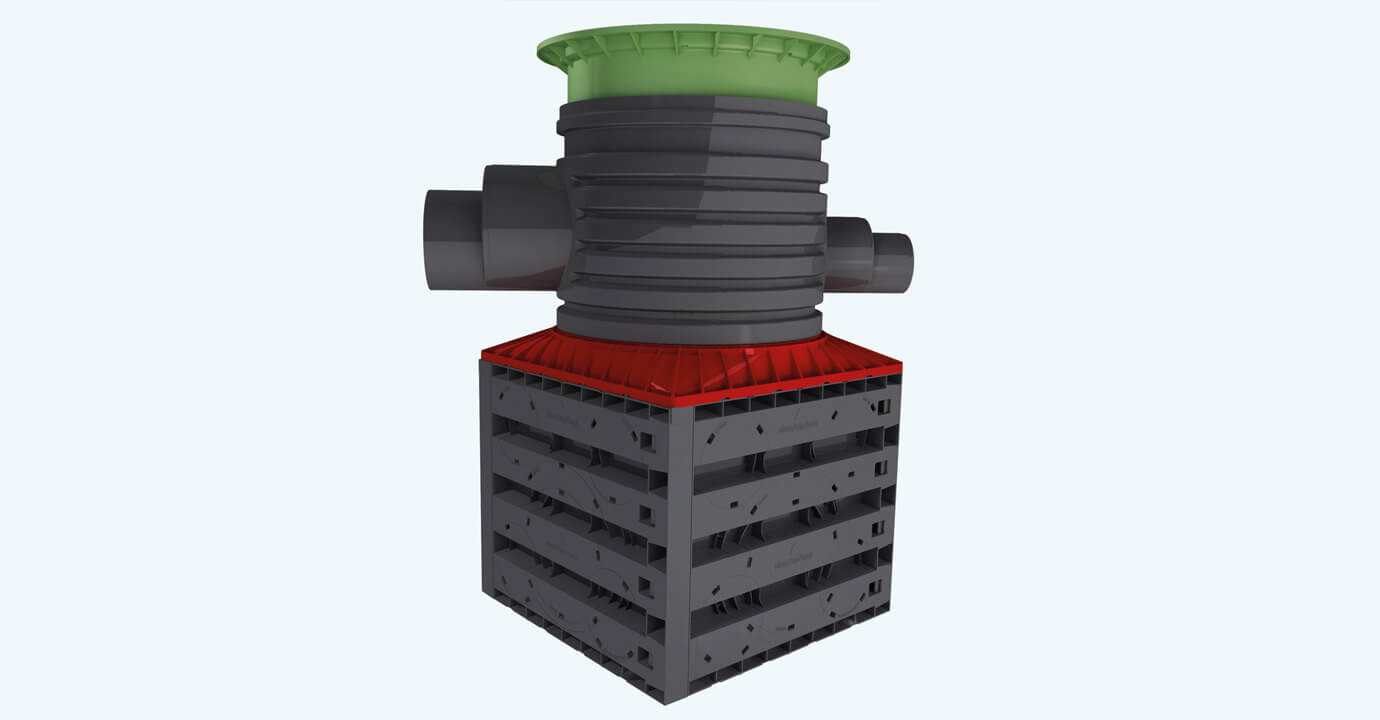

  • Anschlüsse über Zulaufmodul 360° drehbar
  • Sehr gute Zugänglichkeit mit 630 mm Lichte Weite
  • Anschlussflächen DN200 / 315 / 400
  • Passend für EcoBloc Inspect 420, EcoBloc Inspect 230 (halbe Bauhöhe) und EcoBloc flex
  • Schachtvolumen kann bei Bemessung des Rigolenvolumen mit einbezogen werden
  • 5 Jahre Garantie

Der GRAF Vario 800 Schacht wird individuell für Ihr Objekt konfektioniert und einbaufertig an der Baustelle angeliefert.

Größentabelle

LagenVolumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
0,523080080045525450000
142080080076035450001
1,5650800800111548450002
2840800800142058450003
2,51070800800177572450004
31260800800208082450005
3,51490800800243595450006
416808008002740105450007
4,519108008003095118450008
521008008003400129450009
5,523308008003755142450010
625208008004060152450011
6,527508008004415165450012
729408008004720175450013

berechnete Größe Bezugsquellen anfragen

Technische Daten

Allgemein

Garantiedauer (Jahre) 5
