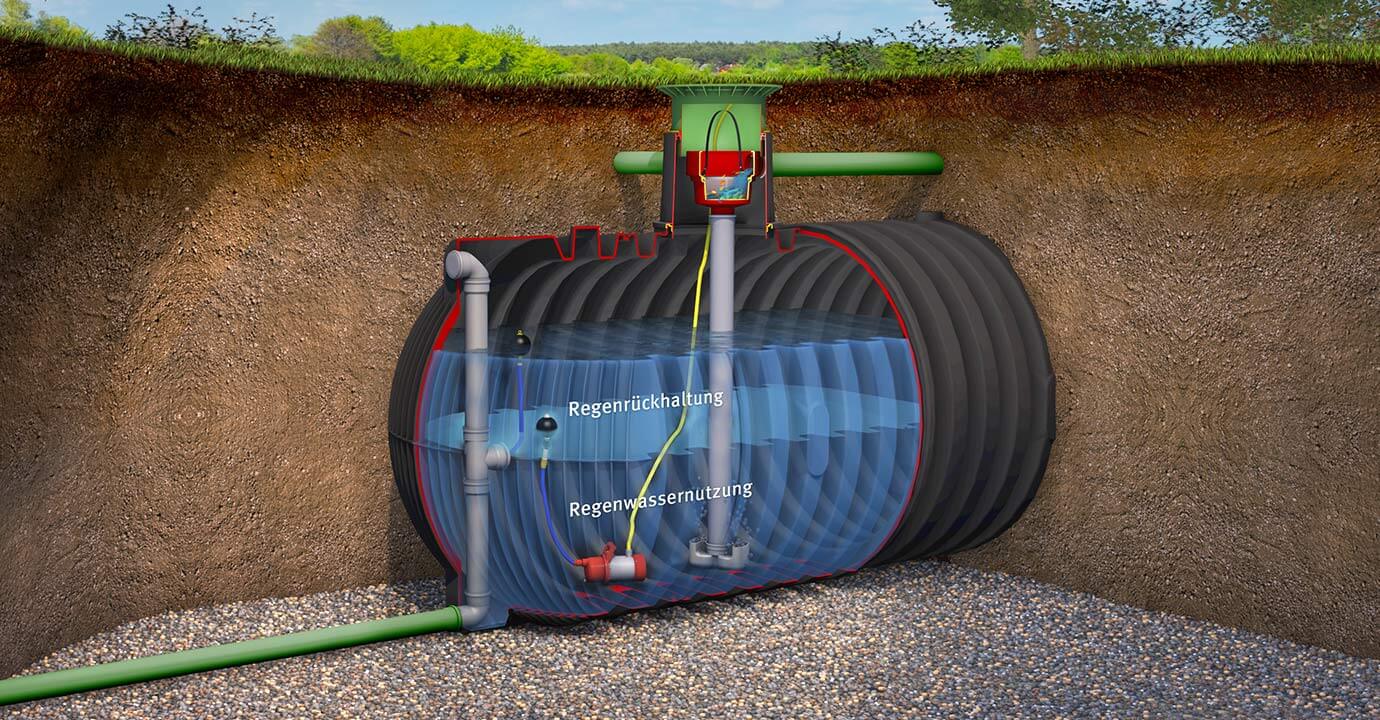

Die GRAF Retentionszisternen Plus kombinieren die Regenrückhaltung mit der Regenwassernutzung.

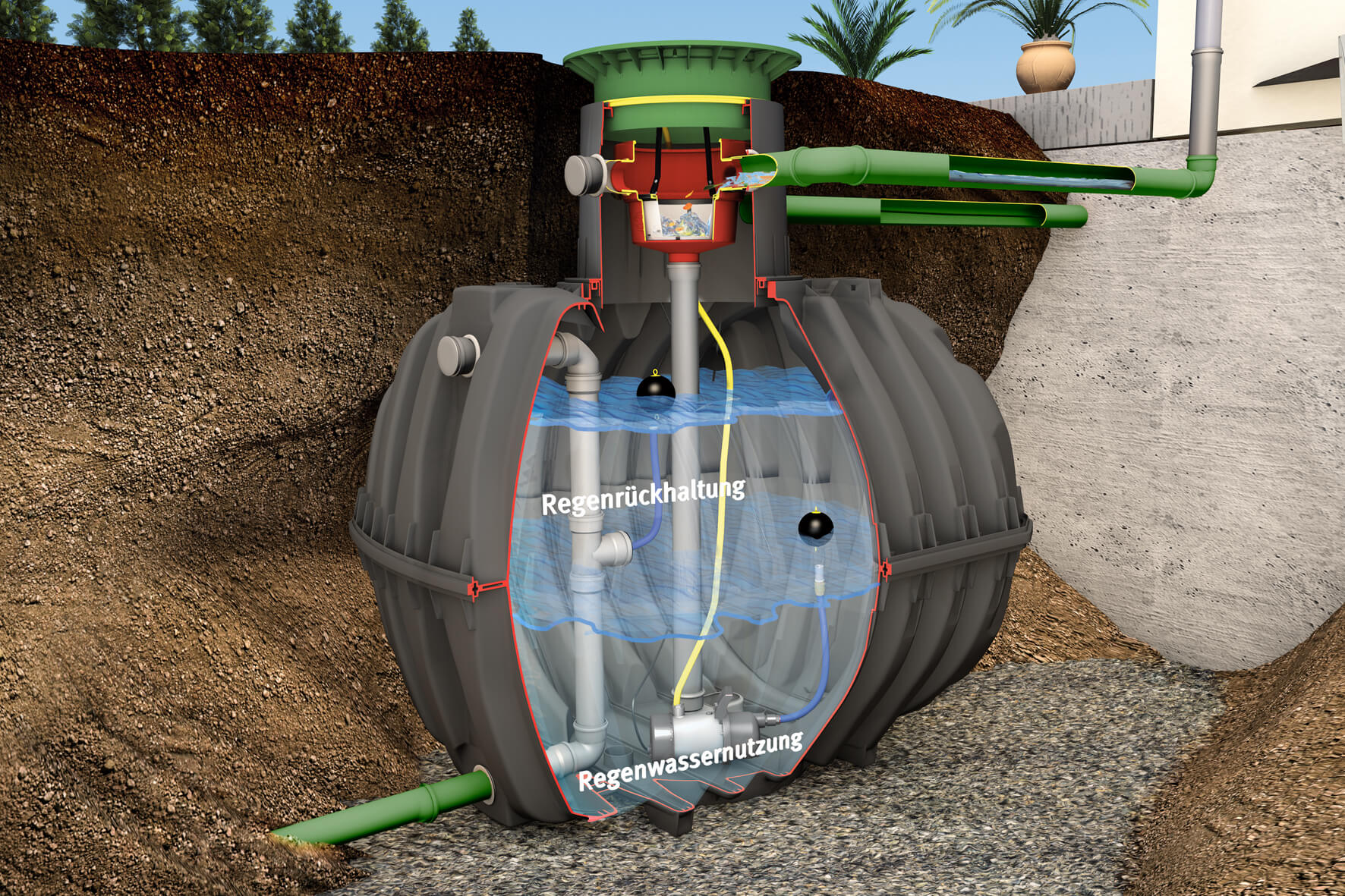

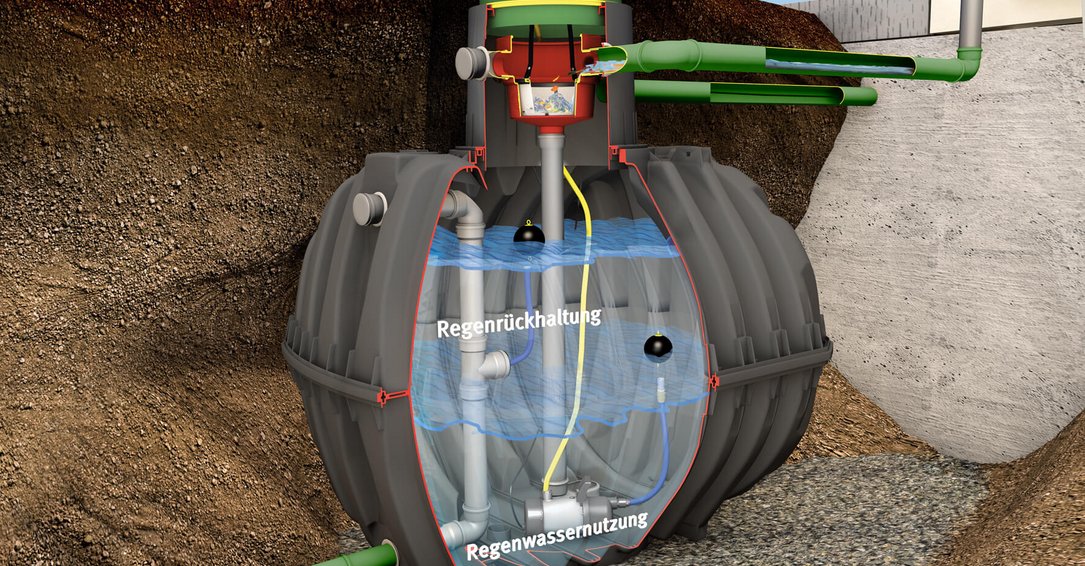

Die GRAF Retentionszisterne Plus ist die Kombination aus Regenrückhaltung und der Regenwassernutzung. Der Tank wird hierfür je nach Bedarf etwas größer gewählt. So kann neben dem benötigten Rückhaltevolumen auch noch ein Teil des Regenwassers genutzt werden.

  • Um die Rückhaltung des Regenwassers zu gewährleisten ist je nach Rückhalte- bzw. Nutzvolumen und nach Kundenvorgaben ein verzögerter Ablauf in den Kanal mit 0,05 bis 2,0 L / sec. montiert.
  • Wir konstruieren und liefern auch individuelle Sonderlösungen:
    • Volumen frei wählbar (Retentionsvolumen/Nutzvolumen)
    • Größere Ablaufwerte auf Anfrage (über 2,0 l/s)
  • Bei starkem Regen steigt der Wasserstand in der Zisterne über dieses Niveau und wird über eine schwimmende Abflussdrossel verzögert in den Kanal geleitet.
  • Der Kanal und die Klärwerke werden somit entlastet.
  • Der Wasserstand kann bis zum Notüberlauf ansteigen und sinkt nach dem Regen langsam wieder auf den langfristigen max. Wasserstand ab.
  • Dieses Regenwasser steht dann zur Nutzung zur Verfügung.
  • In zahlreichen Gemeinden wird diese spezielle Art der Regenwassernutzung vorgeschrieben oder gefördert.
  • Passende Abdeckung muss separat mitbestellt werden (Zubehör).

Vorteile Retentionszisterne Carat XL:

  • LKW-befahrbar bis 12 t
  • Grundwasserstabil
  • Geringeres Gewicht als Beton und Stahl
  • Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit
  • Zahlreiche Anschlussflächen DN110/160
  • Investitionssicherheit durch 30 Jahre Garantie

Vorteile

Durchdacht bis ins Detail

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Retention Plus
Retention Plus
Retention Plus

Eine kombinierte Retention/Regenwassernutzung spart bis zu 50 % Trinkwasser. Das Wasser kann für die Gartenbewässerung, Reinigungsarbeiten und im Haus auch für die Toilettenspülung und Waschmaschine genutzt werden.

Anschlussfertig
Anschlussfertig
Anschlussfertig

Die Anschlussdichtungen sind bei GARANTIA Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil
Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich
Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 250 möglich.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Retention Plus

Eine kombinierte Retention/Regenwassernutzung spart bis zu 50 % Trinkwasser. Das Wasser kann für die Gartenbewässerung, Reinigungsarbeiten und im Haus auch für die Toilettenspülung und Waschmaschine genutzt werden.

Anschlussfertig

Die Anschlussdichtungen sind bei GARANTIA Tanksystemen bereits vorgebohrt und Lippendichtungen vormontiert. Dies spart Zeit und damit Kosten bei der Montage.

Domöffnung mit Edelstahlprofil

Domöffnung mit Edelstahlprofil für hohe Passgenauigkeit und Montagesicherheit.

Individuelle Anschlüsse möglich

Flexible Anschlüsse nach Kundenwunsch am Tankdom bis DN 300 oder an der Stirnseite bis DN 250 möglich.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
8500350020402695380370523
10000352022402895455370525

berechnete Größe Bezugsquellen anfragen

Technische Daten

Abmessungen

Innen Ø Tankdom [mm] 650

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 2000

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800 - 2000
max. Achslast [t] 8
max. Fahrzeuggewicht [t] 12
max. Fahrzeuggewicht in Verbindung mit einer Lastverteilerplatte [t] 60

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 500 - 1800
Eintauchtiefe ins Grundwasser bis Tankmitte

Allgemein

Garantiedauer (Jahre) 30
