Anwendung für die dezentrale Abwasserentsorgung

Erhältlich in folgenden Varianten

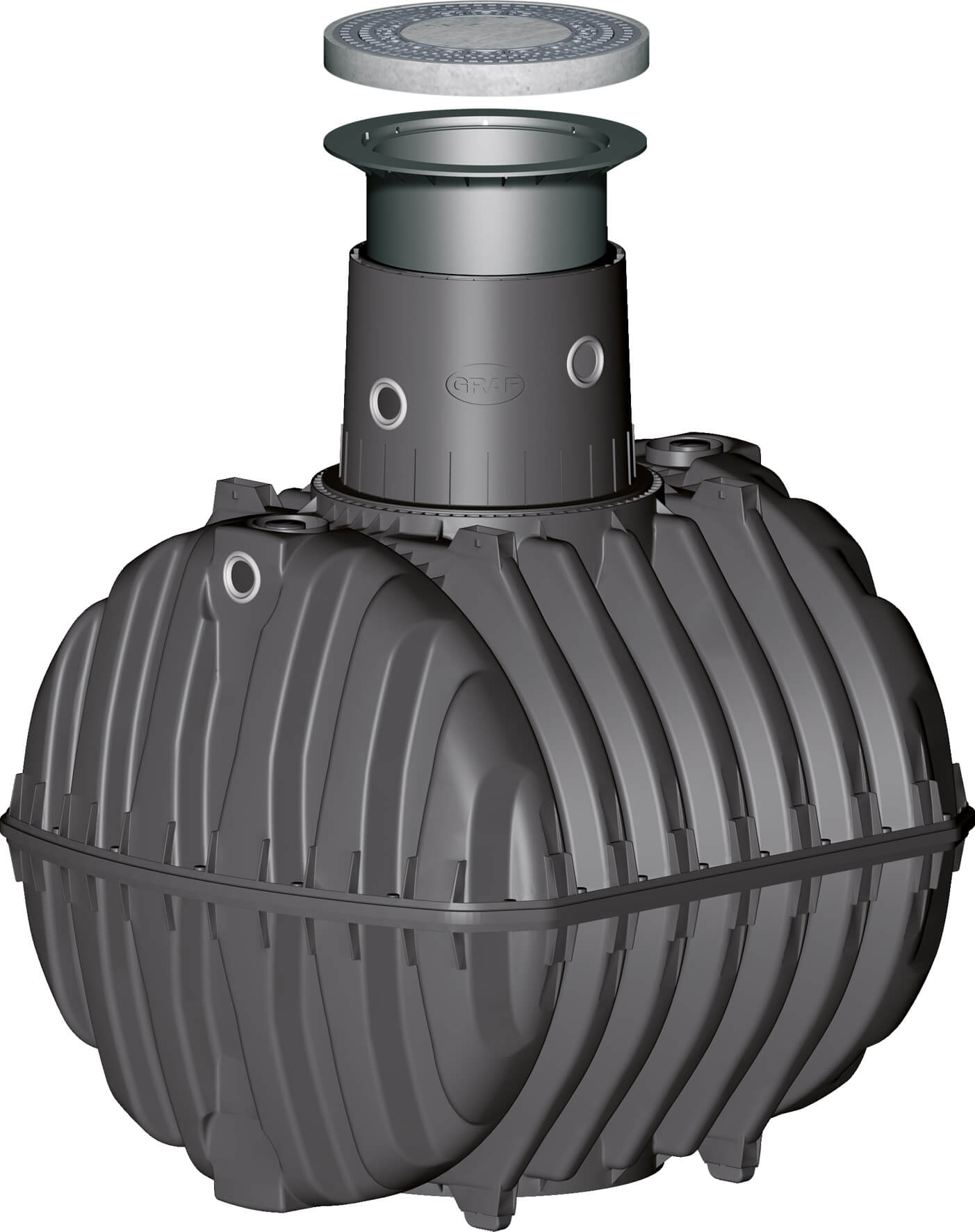

  • Klärbehälter Carat ohne Trennwand für Mehrbehälteranlagen
  • Höchste Stabilität durch modernste Fertigung
  • Einzigartige Passgenauigkeit der Komponenten durch neues Produktionsverfahren
  • LKW-befahrbar in Verbindung mit Teleskop-Domschacht LKW
  • 100 % wasserdicht und korrosionsbeständig
  • Leicht zu transportieren und einzubauen
  • Abgedichtet bis Behälteroberkante
  • Abdeckung stufenlos anpassbar an Ihr Erdniveau
  • Grundwasserstabil bis Tankmitte (2700 und 3750 Liter bis Tankoberkante) durch extrem stabile Konstruktion
  • Leichter Transport durch geringes Gewicht und umlaufende H-Profilierung
  • Beliebig erweiterbar
  • Nach EN 12566-3 auf Standsicherheit und Wasserdichtheit geprüft

Vorteile

Durchdacht bis ins Detail

360° drehbarer Tankdom
360° drehbarer Tankdom
360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Geringes Gewicht
Geringes Gewicht
Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil
Grundwasserstabil
Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Teleskopierbar/Neigbar
Teleskopierbar/Neigbar
Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Einzigartiges Herstellungsverfahren
Einzigartiges Herstellungsverfahren
Einzigartiges Herstellungsverfahren

Der GRAF Erdtank Carat wird in einem weltweit einzigartigen Spritzprägeverfahren hergestellt. Das Ergebnis ist ein Produkt der Spitzenklasse: belastbar, passgenau und anwenderfreundlich!

Sanierungsfrei
Sanierungsfrei
Sanierungsfrei

Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.

LKW-befahrbar
LKW-befahrbar
LKW-befahrbar

Inklusive Teleskop-Domschacht LKW für die Montage handelsüblicher Beton-Guss-Abdeckungen.

360° drehbarer Tankdom

Ermöglicht eine einfache Ausrichtung an die Anschlussleitungen. Ein Tank, der für Sie den Kopf verdreht.

Geringes Gewicht

Tankeinbau leicht gemacht! Das deutlich geringere Gewicht der GRAF Produkte gegenüber Stahl- oder Betonzisternen erleichtern den Transport und Einbau.

Grundwasserstabil

Der Tank lässt sich teilweise oder auch ganz im Grundwasser einbauen. Bitte beachten Sie die maximale Eintauchtiefen und notwendigen Erdüberdeckungen in den Technischen Daten.

Teleskopierbar/Neigbar

Die Teleskop-Domschächte sind stufenlos höhenverstellbar und um 5 Grad neigbar. So ist die Anpassung an die Geländeoberkante problemlos möglich.

Einzigartiges Herstellungsverfahren

Der GRAF Erdtank Carat wird in einem weltweit einzigartigen Spritzprägeverfahren hergestellt. Das Ergebnis ist ein Produkt der Spitzenklasse: belastbar, passgenau und anwenderfreundlich!

Sanierungsfrei

Durch den ständigen Kontakt zum Abwasser sind Betonbehälter grundsätzlich korrosionsgefährdet. Je nach Grad der Beschädigung kann dies eine teure Sanierung des Behälters nach sich ziehen. Kunststoffbehälter sind aufgrund ihrer Beschaffenheit nicht korrosionsgefährdet.

LKW-befahrbar

Inklusive Teleskop-Domschacht LKW für die Montage handelsüblicher Beton-Guss-Abdeckungen.

Größentabelle

Volumen [l]Länge [mm]Breite [mm]Höhe [mm]Gewicht [kg]Art.-Nr.Preis [€]merken
2700208015652010120370340
3750228017552200150370341
4800228019852430185370342
6500239021902710220370343

berechnete Größe Bezugsquellen anfragen

Technische Daten

Befahrbarkeit

Erdüberdeckung bei Befahrbarkeit [mm] 800-2000
max. Achslast [t] 8

Grundwassereinbau

Erdüberdeckung bei Grundwassereinbau [mm] 800-1800

Allgemein

Garantiedauer (Jahre) 30

Einbau

max. Erdüberdeckung [mm] (ohne Grundwasser/Befahrbarkeit) 2000
